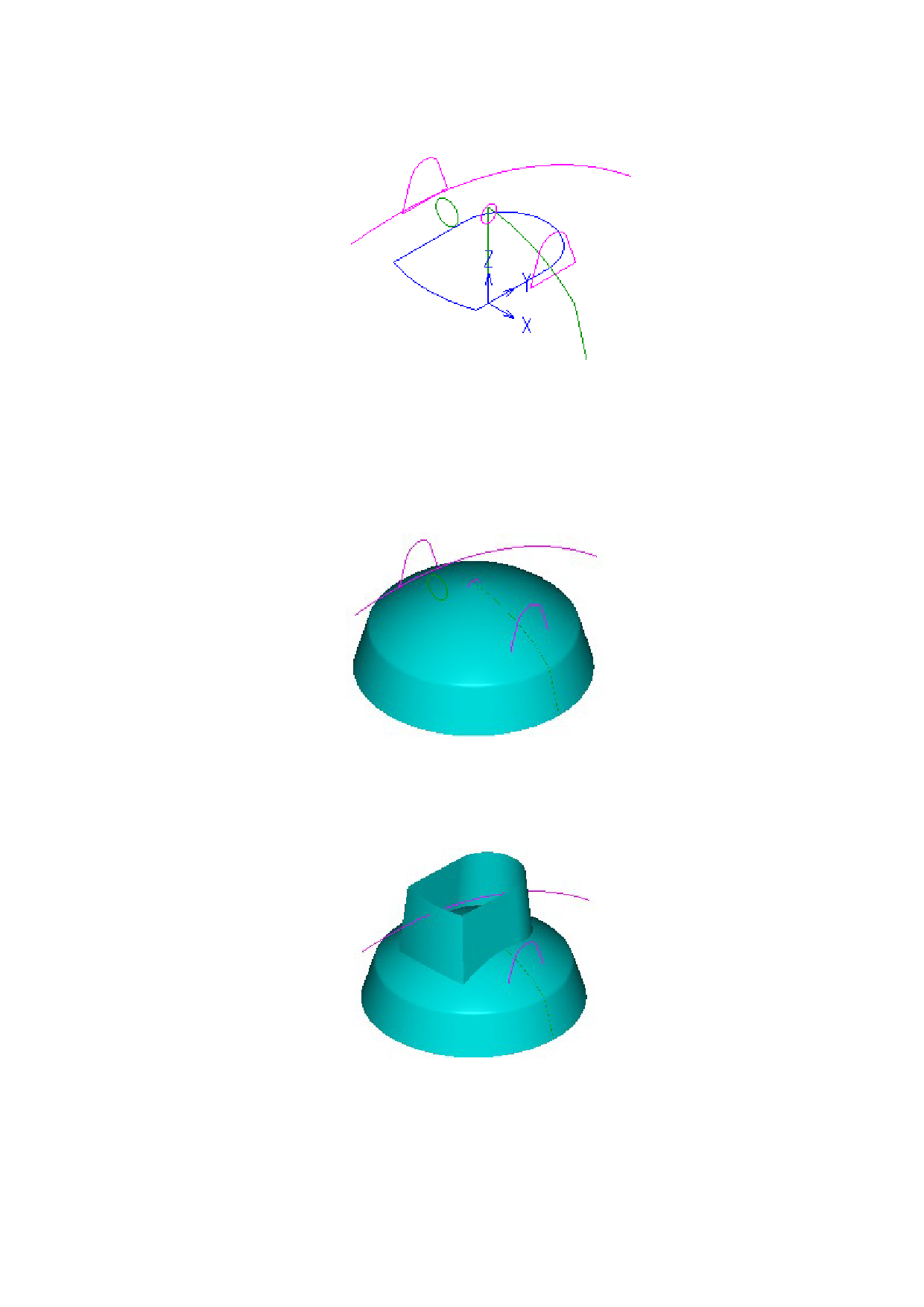

4) 轴侧视图 XYZ 下观察绘制好的线架曲线如图 10-4-5 所示：
图 10-4-5 轴侧视图下观察绘制好的线架曲线
2．10．4．3 构造曲面
1) 设定 Surface 层为当前绘图层，旋转曲面构造模型下半部分曲面：依次选择前视
绘图面内的旋转截面线和旋转轴线，旋转角度为(0-360)；生成的旋转面如图 10-
4-6 所示：
图 10-46 旋转曲面构造模型下半部分曲面
2) 拉伸曲面构造模型上部凸台曲面的侧面：选择俯视绘图面中曲线，将它们沿 Z
轴正向进行拉伸，拉伸距离为 110，拉伸角度为 5；如图 10-4-7 所示：
图 10-4-7 拉伸曲面构造模型上部凸台曲面的侧面
3) 两面倒角：凸台的前侧面分别与左右两侧面进行两面倒角，倒角半径 R=25；倒
角结果如图 10-4-8 所示；
