制在轨迹线的某一端点处的法平面内，尺寸仍然保持不变（绘制截面线时，需创建新
的 UCS，具体的创建方法可参照<2.盘子>中 UCS 的创建）。如图 6-17，这样生成的扫掠
面是一个。

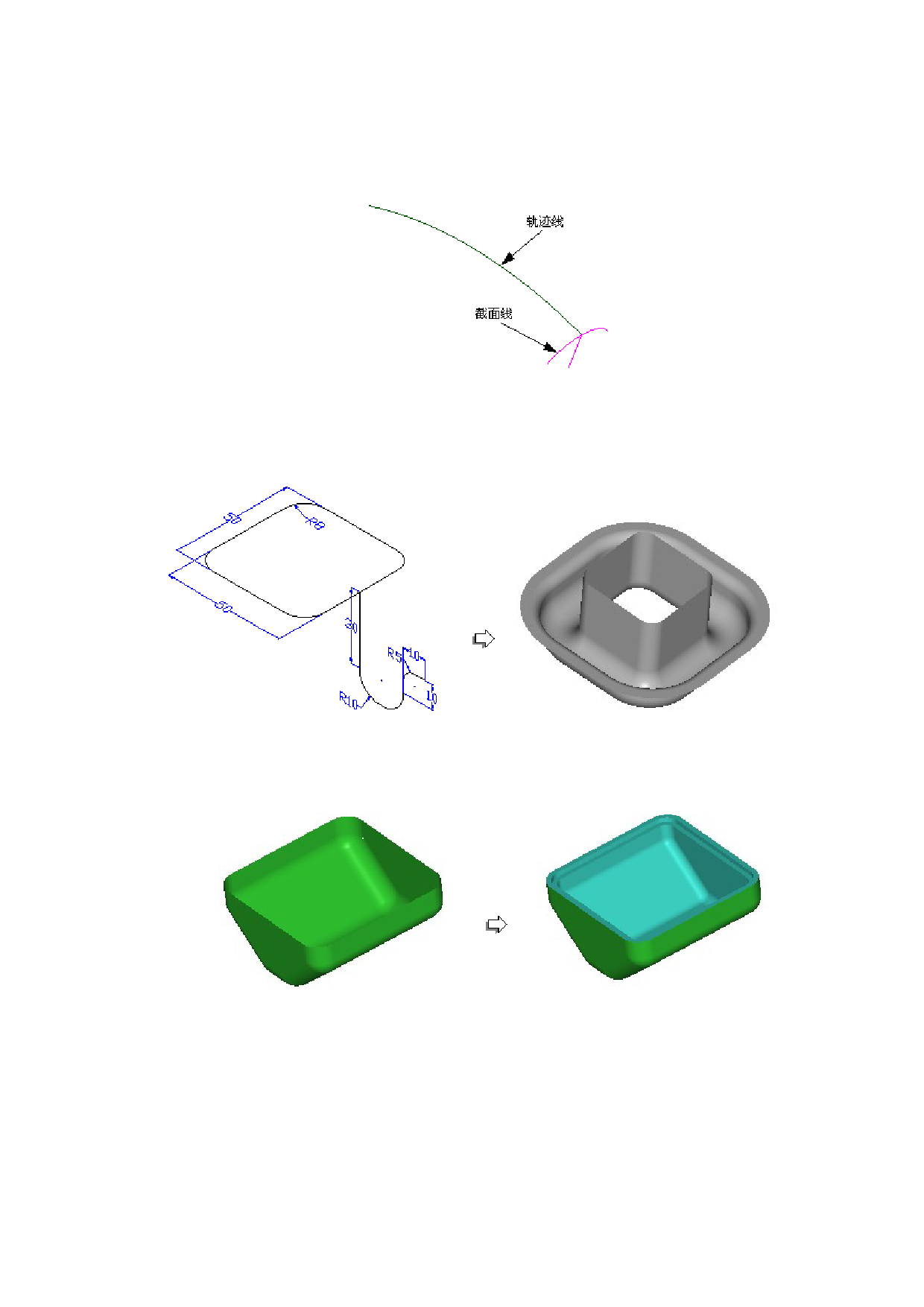

图 7-17 截面线在轨迹线的某一端点处的法平面内
为了更好地理解扫掠时截面线应和轨迹线的起始点对齐，我们来进行图 7-18 所示
的单轨单截面扫掠练习：
图 7-18 单轨单截面练习
（3）常采用曲面等距操作来将曲面进行加厚来构造一些壳体模型。如图 7-19 所示。
(a) 原始曲面
(b)壳体曲面模型
图 7-19 曲面等距构造壳体模型
（4）在根据曲面模型生成其凸凹模的时候，曲面等距也将发挥重要作用。如图 7-20 所
示，利用曲面等距方法（等距 2mm）可根据图(a)中的凸模来生成图(b)所示的凹模,凸
模的尺寸如前图 4-24 所示；
53
    "
