2) 设置当前图层为 Top 层；在俯视绘图面 XOY 绘制线架曲线；
在 Z=0 平面内绘制曲线，
，尺寸如图 4-3(a)；
在 Z=30 平面内绘制曲线，
，尺寸如图 4-3(b)；
在 Z=35 平面内绘制圆，圆心(0,0),半径为 11.5；
俯视绘图面 XOY 中绘制的线架曲线如图 4-4 所示；

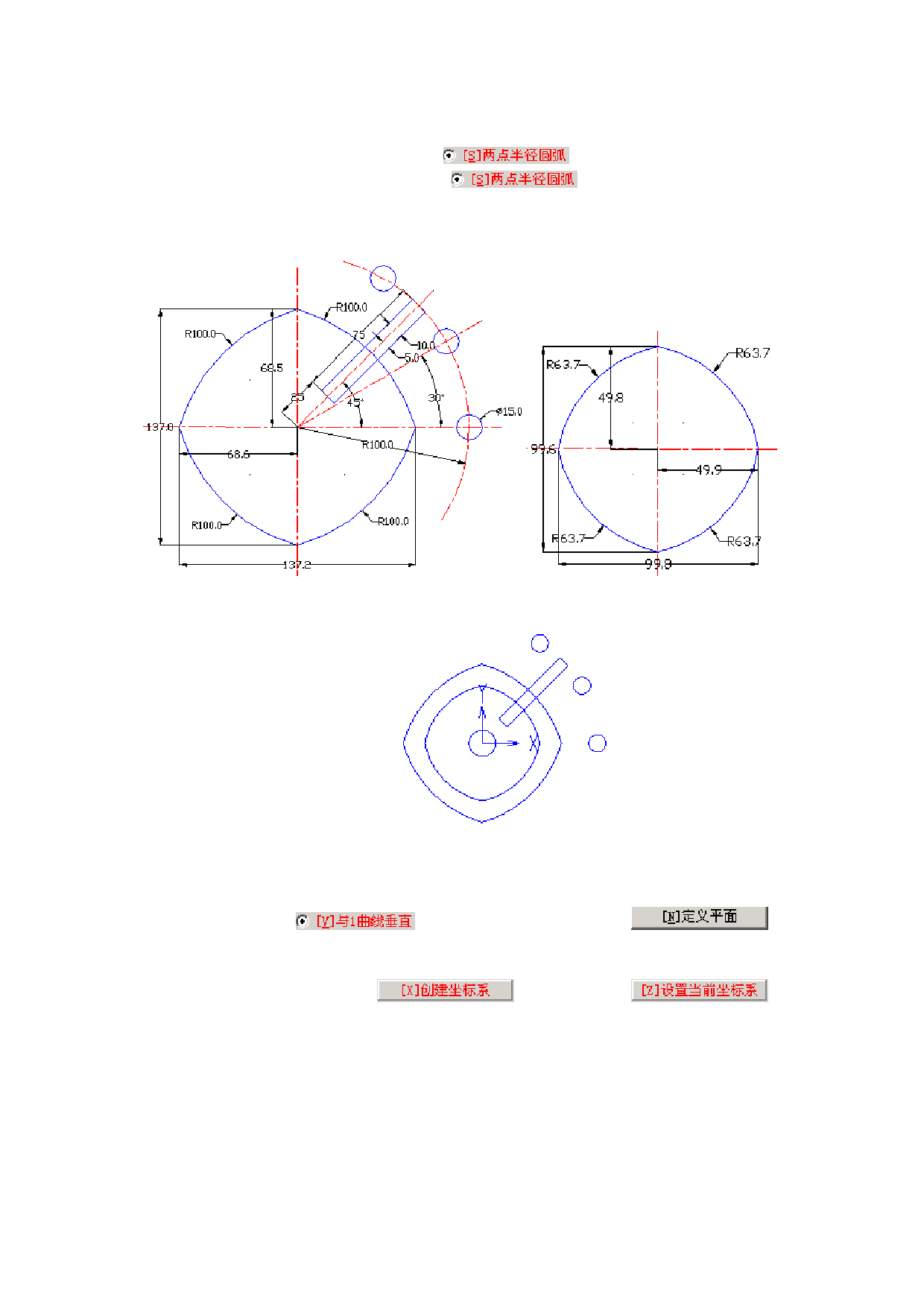

(a) Z=0 深度平面内曲线尺寸图
(b) Z=30 深度平面内曲线尺寸图
图 4-3 俯视绘图面不同深度处曲线尺寸图
图 4-4 俯视绘图面内绘制的曲线
3) 绘制直线
，选择图 4-5 所示直线和端点，
选
择 UCS-XZ 平面，做一条垂直 XOY 面的垂线 L1，如图 4-5 所示；
4) 建立新坐标系 UCS-1
，设置 UCS-1 为
，
在这个新建的绘图平面 XOY 内绘制半径 R=5 的圆弧，如图 4-5 所示；
25
    "
