5) 两组面倒角：顶面与模型左侧三个侧面之间进行面组倒角，倒角半径为 R=12；如
图 10-1-8 所示；

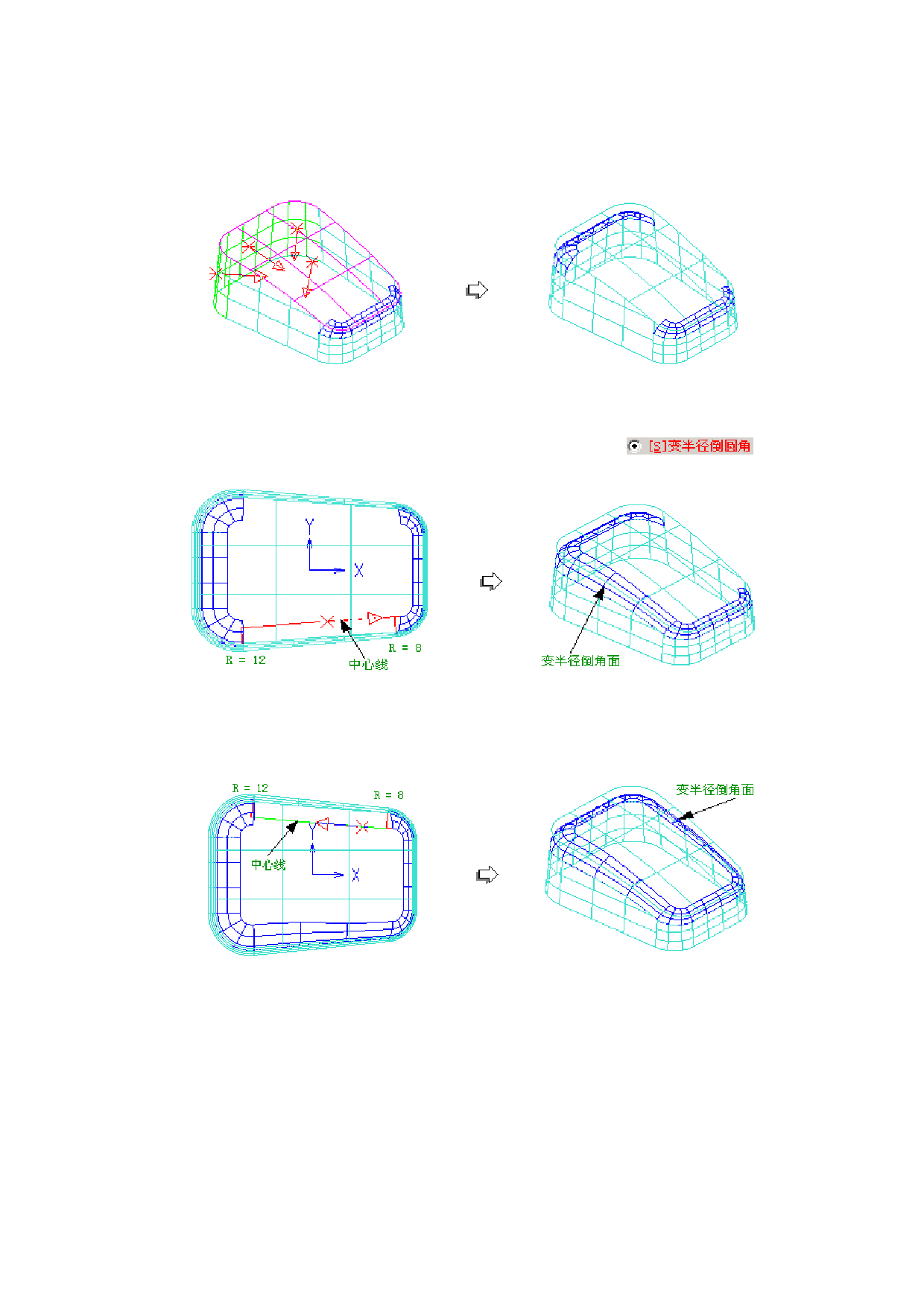

图 10-1-8 顶面与左侧三个侧面之间倒圆角
6) 两面变半径倒角：顶面与模型前侧面之间进行变半径倒角
中心线的两端点处分别设半径为 12 和 8，如图 10-1-9 所示：
，在
图 10-1-9 顶面与模型前侧面之间进行变半径倒角
7) 两面变半径倒角：顶面与模型后侧面之间进行变半径倒角，在中心线的两端点处
分别设半径为 12 和 8，如图 10-1-10 所示：
图 10-1-10 顶面与模型后侧面之间的变半径倒角
8) 线面裁剪：用顶面上的倒角面的边界线将顶面进行裁剪，裁剪类型为投影裁剪；
如图 10-1-11 所示；
71
    "
