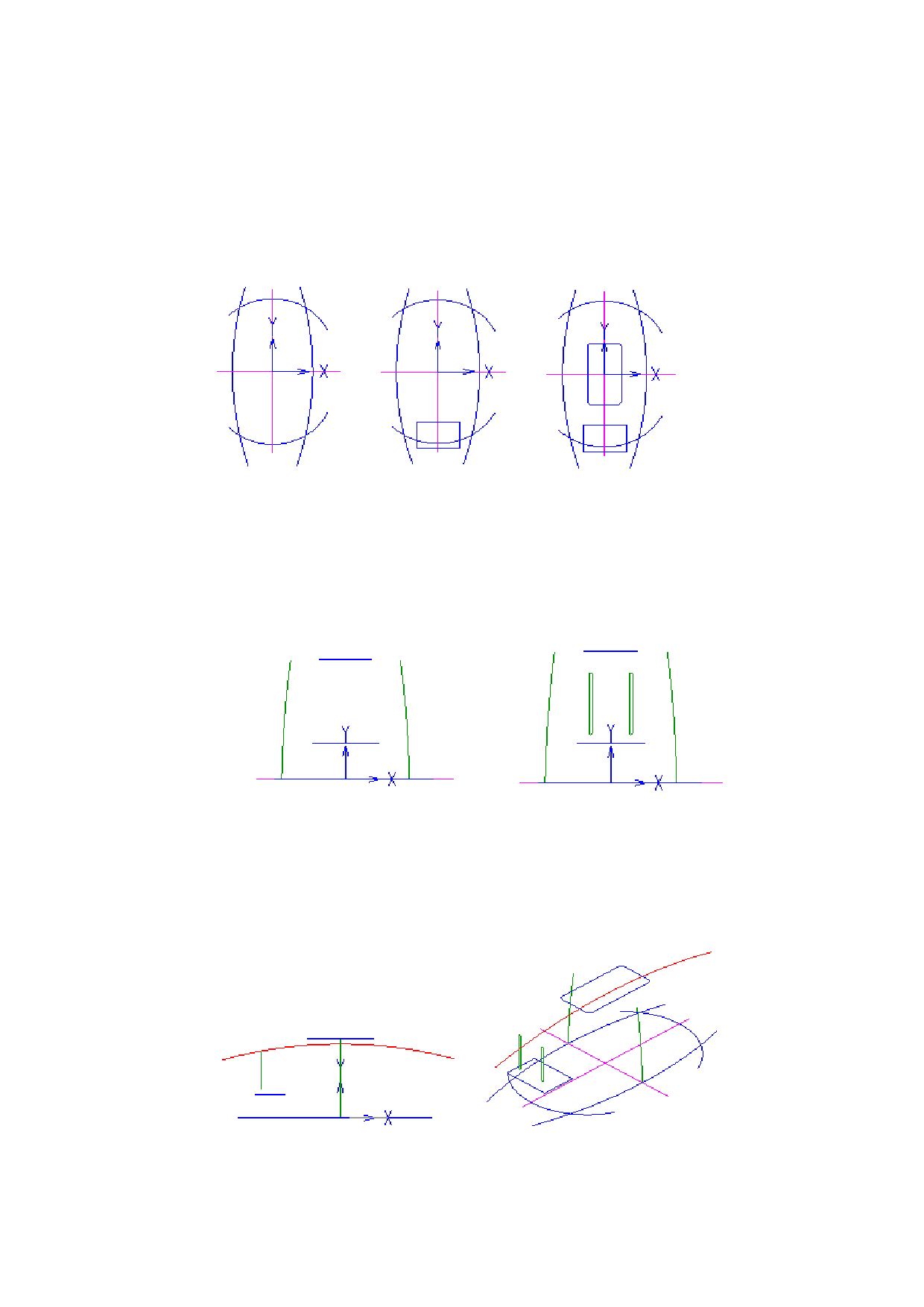

1) 设定 Top 层为当前绘图层，在俯视绘图面 XOY，Z=0 平面内绘制四条圆弧曲线，
如图 10-3-3(a)：
2) 在俯视绘图面 XOY，Z=45 平面内绘制模型前侧开口槽的构造矩形，注意矩形的
左右和上边线须满足图中尺寸要求，下边线应超出 R124.67 的圆弧，如图 10-3-
3(b)：
3) 在俯视绘图面 XOY，Z=150 平面内绘制圆角矩形，如图 10-3-3(c)：
(a)
(b)
(c)
图 10-3-3 俯视绘图面 XOY 内曲线
4) 设定 Front 层为当前绘图层，在前视绘图面 XOZ，Y=0 平面内绘制两条圆弧曲线，
圆心在 X 轴上，如图 10-3-4(a)；
5) 在前视绘图面 XOZ，Y=160 平面内绘制两全圆角矩形，如图 10-3-4(b)；
(a)
(b)
图 10-3-4 前视绘图面 XOZ 内曲线
6) 设定 Side 层为当前绘图层，在右侧视绘图面 YOZ，X=0 平面内绘制圆弧，如图
10-3-5 所示；
7) 在轴侧视图 XYZ 下观察绘制好的线架曲线，如图 10-3-6 所示：
图 10-3-5 右侧视绘图 YOZ 平面曲线
图 10-3-6 轴侧视图 XYZ 下的线架曲线
89
    "
