（3）本例中凹槽曲面的生成方法为生成凹陷类或凸起类曲面的另外一种方法，与前
面所讲的“交错法”生成凹陷/凸起类曲面的方法不同，其基本思路为（以凹槽构造
为例）：
a) 造在不同深度处的两张曲面，即凹槽的底面和凹槽的开口处曲面 , 如图 8-
19(a)；通常可根据情况分别有以下二种构造方法：
① 构造这两张曲面（本例中就采用这种方法）；
② 对一个曲面进行等距或平移等变换操作，来得到另外一张曲面（这种方
法经常用在上下落差不大的情况下使用）；
b) 这两张曲面上构造凹槽的开口部分截面曲线和底部截面曲线（根据情况，可对
凹槽底面和开口曲面进行裁剪），如图 8-19(b)；
c) 据这两条截面曲线及其它曲线，利用直纹面、蒙皮面、扫掠面或其它曲面构造方
式生成凹槽部分的侧面，如图 8-19(c)；
d) 据需要进行凹槽侧面与底面和开口曲面之间的光滑圆角过渡，如图 8-19(d)。

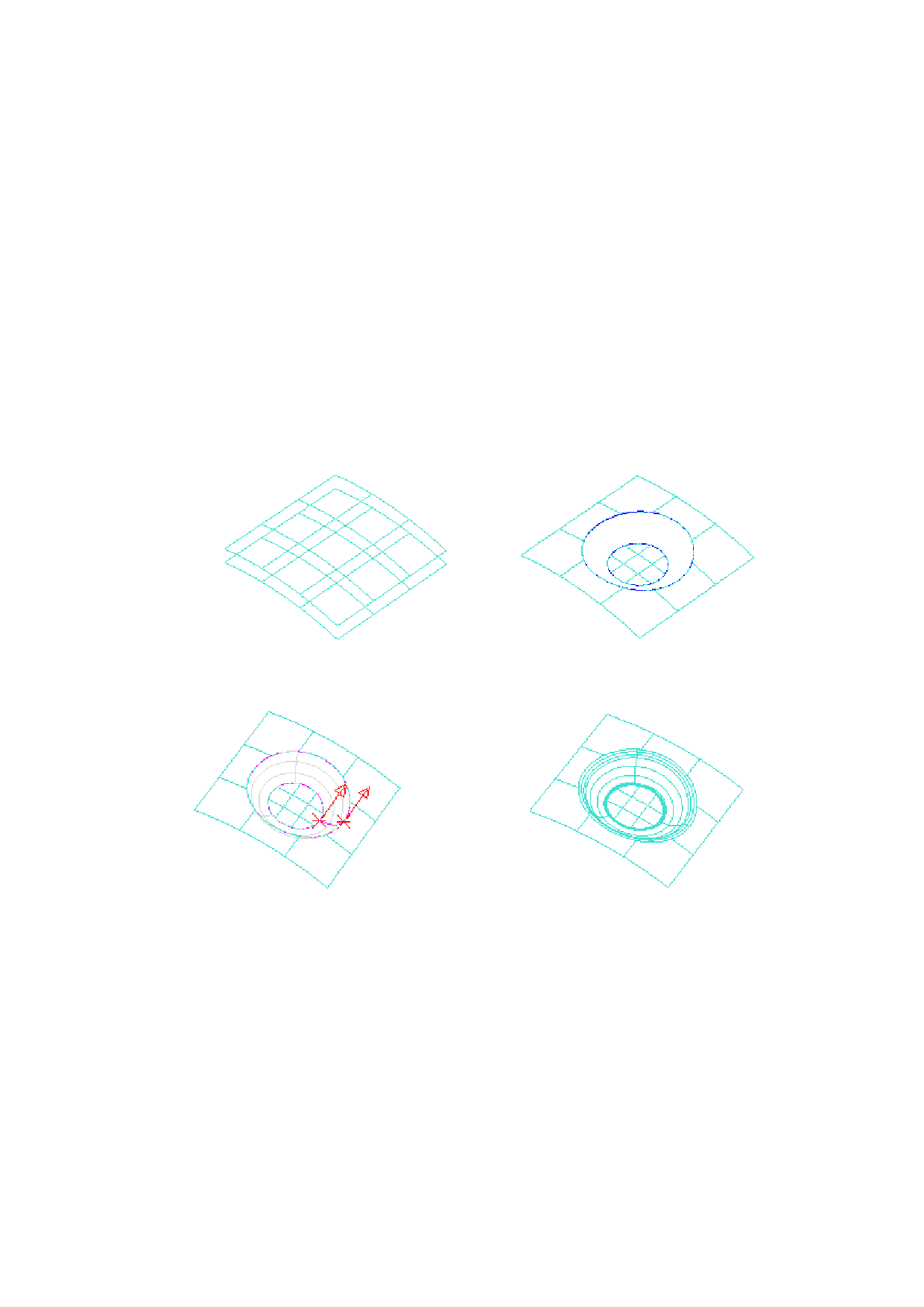

(a) 构造凹槽底面和开口面
(b) 构造凹槽开口部分和底部截面曲线
(c) 扫掠面生成凹槽的侧面
(d)凹槽侧面与底面和开口面进行圆角过渡
图 8-19 凹槽构造步骤
下面以吹风机曲面模型中凹陷部分曲面(如图 8-20)制作为例，进一步说明这种凹陷
部分曲面的制作方法，步骤分别如图 8-21---图 8-27 所示：（完成后的模型可参考范例文
件“凹陷曲面 2.jdp”）
