择图中的四条特征曲线来构造瓶身曲面；
2) 曲线投影：选择“绘制→投影到面”命令，选择 XOZ 面内半径较大的椭圆，将
其沿着世界坐标系的 Y 轴方向，对瓶身曲面进行投影（如图 5-7），在对话框中选中
“
”选项，在瓶身曲面的两侧将各生成了一条投影曲线 1 和 2，且
这两条投影曲线也在 Front 图层中。生成的投影曲线如图 5-8 所示；
3) 单向蒙皮面生成把手持握部分曲面：依次选择刚生成的投影曲线 1、ZOX 平面
内的小椭圆、投影曲线 2 来进行单向蒙皮操作；如图 5-9 所示；

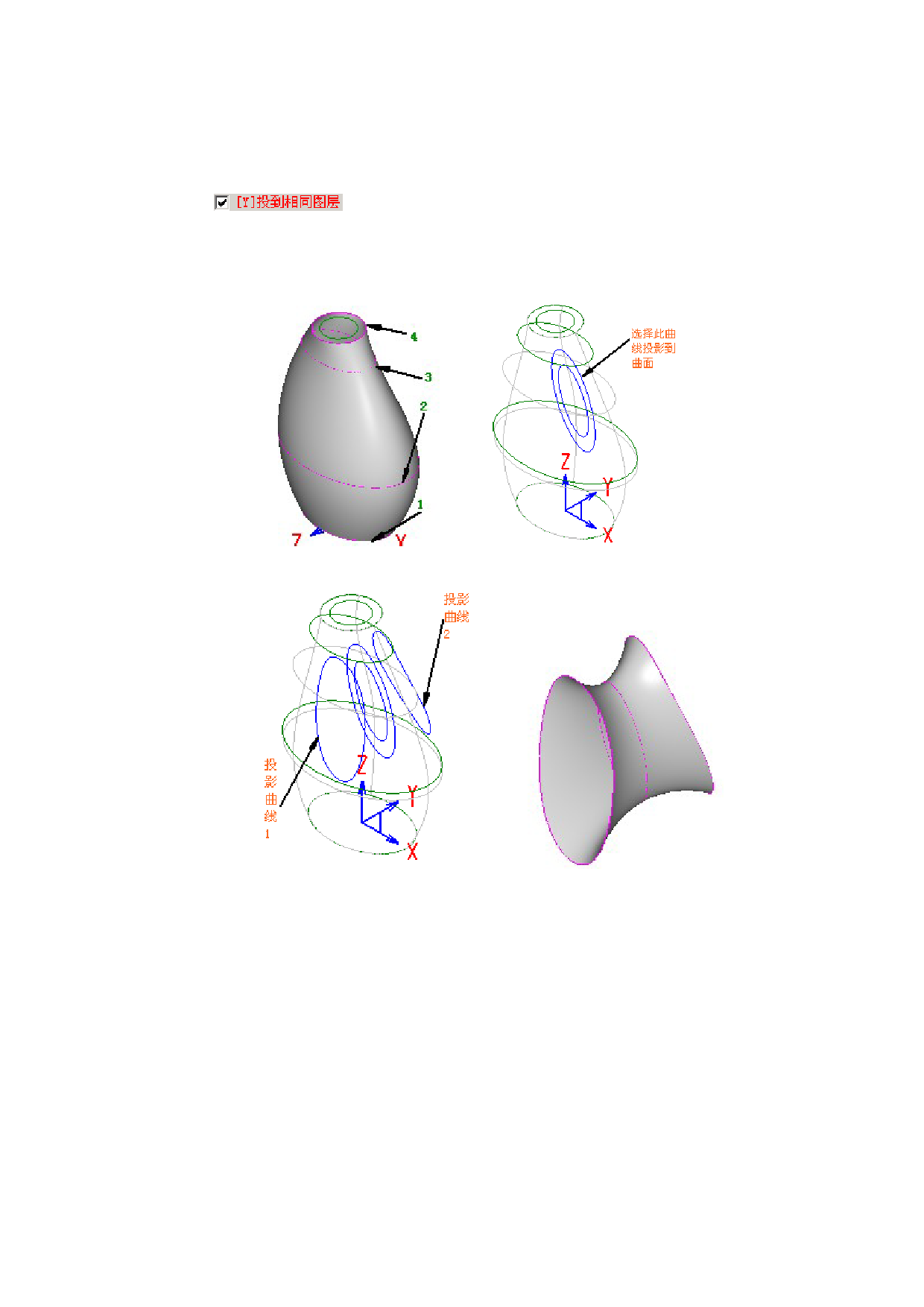

图 5-6 单向蒙皮面构造瓶身曲面
图 5-7 求曲线在曲面上的投影
图 5-8 生成四条投影曲线
图 5-9 单向蒙皮操作生成把手持握部分曲面
4) 线面裁剪：选择“曲面→曲面裁剪→投影裁剪”命令，利用两条投影曲线对瓶
身曲面进行裁剪，裁剪结果如图 5-10 所示；
5) 两面倒角：瓶身曲面与把手持握部分曲面进行倒圆角，倒角半径 R=4；关闭
Front 图层显示后，观察到倒角生成的倒角面如图 5-11 所示；
35
    "
