从图 6-2 看出此模型在俯视、前视和侧视图中都有特征形状，因此需要在俯视、
前视和右侧视方向上绘制特征曲线，然后通过“交叉成型法”来构造模型。
制作步骤：
2．7．1 新建图层
在图层管理器中新建四个图层，名称分别为 Top、Front、Side 及 Surface 层；

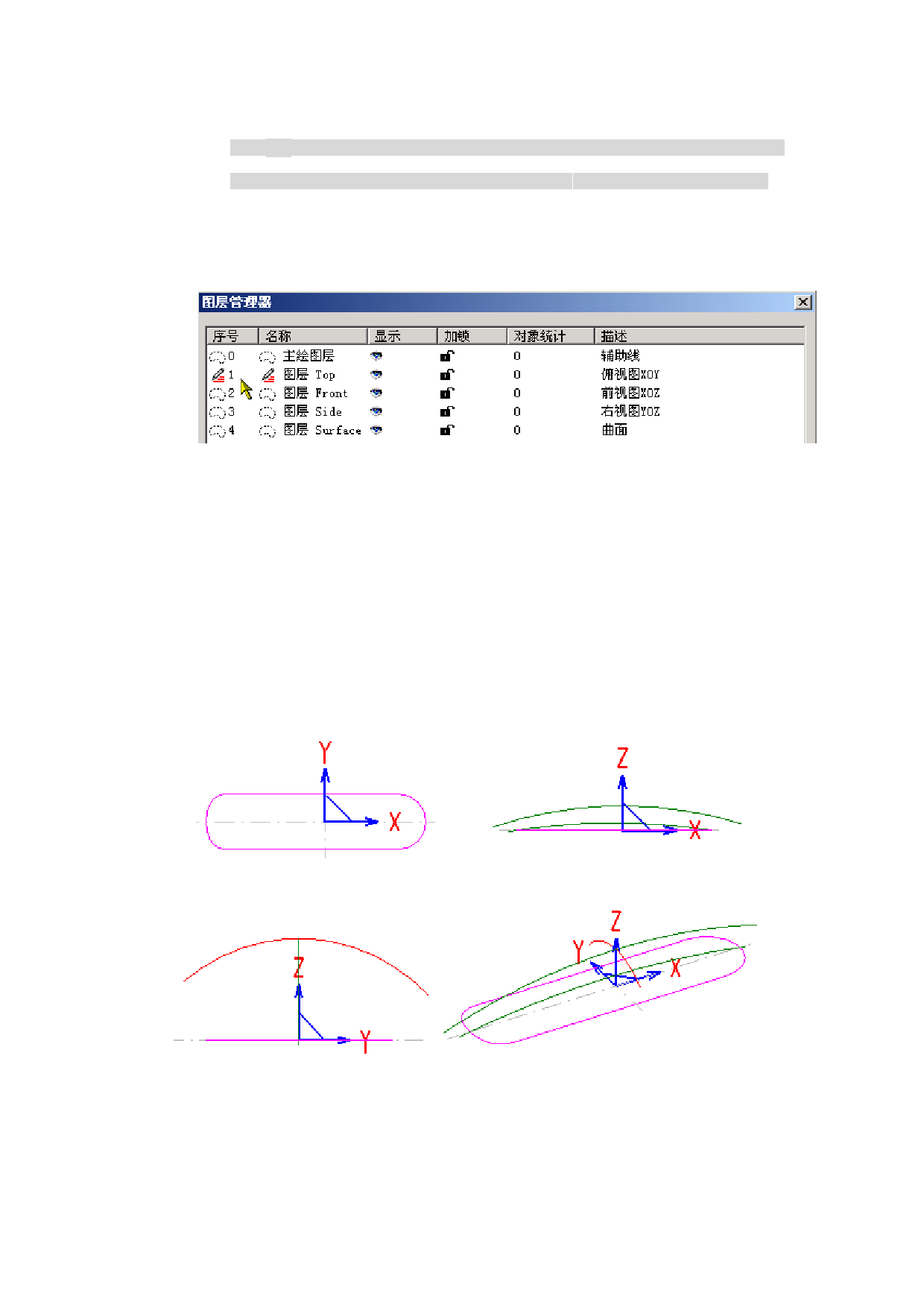

图 7-3 在图层管理器中新建图层
2．7．2 绘制曲线
1) 设定 Top 层为当前绘图层；设定世界坐标系的 XOY 面为当前绘图平面；并在其
内绘制曲线如图 7-4 所示，并将它们组合为一条组合曲线；
2) 设定 Front 为当前绘图层；通过 F9 键切换当前绘图面为世界坐标系的 ZOX 平
面，并在该平面内绘制两圆弧，半径分别为 R=500 和 R=800，其中 R500 的圆弧
的圆心在坐标系 Z 轴上；采用两点半径法绘制 R800 的圆弧，并将该圆弧两端分
别延伸 5mm；如图 7-5 所示；
3) 设定 Side 为当前绘图层；通过 F9 键切换当前绘图面为世界坐标系的 YOZ 平面，
并在该平面内绘制圆弧 R60，其圆心点在坐标系的 Y 轴上，如图 7-6 所示；
4) 在轴侧视图下观察绘制好的线架曲线，如图 7-7 所示。
图 7-4 XOY 面内绘制的线架曲线
图 7-5 ZOX 面内绘制的线架曲线
图 7-6 YOZ 面内绘制的线架曲线
图 7-7 轴侧视图下观察绘制好的线架曲线
2．7．3 构造曲面
1) 设定 Surface 层为当前绘图层；
2) 拉伸面构造模型侧面：选择 XOY 面内的组合曲线，对其沿 Z 轴正向进行拉伸，
