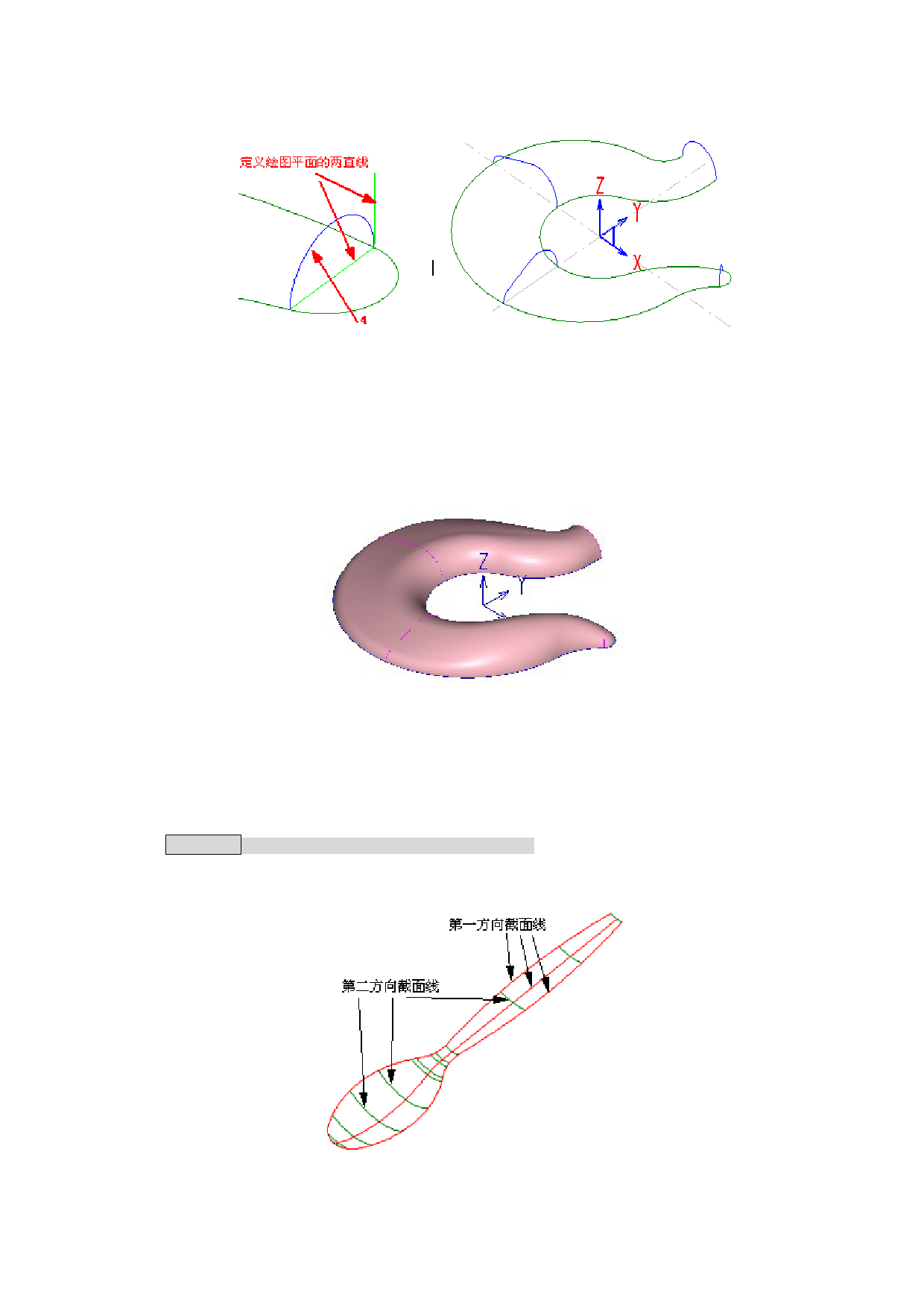

图 6-8 吊钩截面线 4
图 6-9 轴视图下观察绘制好的吊钩线架曲线
2．6．1．3 构造曲面
1）将 Surface 图层设定为当前绘图层；
2）吊钩曲面的生成采用双向蒙皮面命令：第一方向曲线分别选择吊钩底部的两
条组合曲线，第二方向线选择吊钩的四个截面线；依次选取两个方向上的曲线，
生成吊钩曲面模型，如图 6-10 所示。
2．6．2 勺子
图 6-10 双向蒙皮面操作生成的吊钩曲面模型
知识要点：捕捉曲线与平面的穿插点，双向蒙皮面。
本例中的曲面是通过双向蒙皮面构造而成的，其中两个方向的截面线如图 6-11 所示：
41
    "
