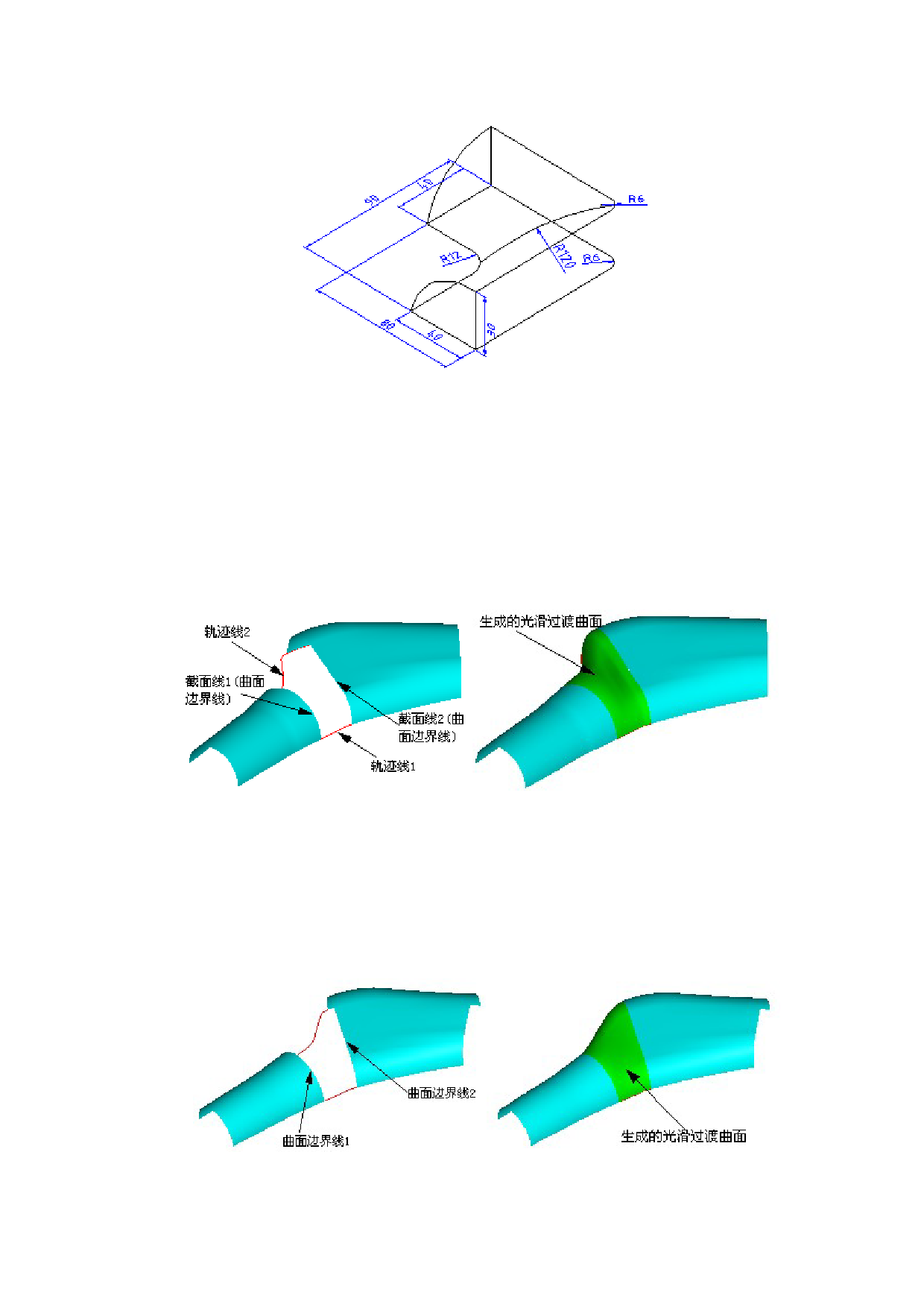

图 6-23 线架曲线
提示：绘制 R=120 的圆弧时，可以定义临时绘图面，采用三点定义平面法，三点分别为两
个 R=6 的圆弧的中点和 R=12 圆弧的中点；
3）关于扫掠的边界条件的限定。
在扫掠过程中，如果我们选择的轨迹线或截面线为曲面的边界线，则可以设定生成
的扫掠面与边界线所在曲面之间的连接关系：位置连续或切矢连续；若设定为切矢连续，
则将来这两张曲面之间为光滑连接；因此，常常采用在扫掠过程中选择截面线或轨迹线
切矢连续选项来在两张曲面之间生成光滑连接的曲面，如图 6-24。注意此时您所拾取的
截面线或轨迹线需为曲面边界线；
图 6-24 双轨双截面生成两曲面间光滑过渡曲面
类试地，在两张曲面之间生成光滑的过渡面，还有以下两种方法：“曲面拼接>>两面拼
接”和“曲面拼接>>四面拼接”；
(1) 两面拼接：要求用户分别选择这两张曲面的拼接边界线，系统将生成一张与这两
张曲面均光滑连接的中间过渡面，然后拽动“形状凹凸控制”滑杆来调整中间
过渡面的形态，将其另外两个边界调整到满意的位置即可，如图 6-25；这种方法
赋予了中间过渡面另外两个边界调节的柔性；
图 6-25 两面拼接方法生成光滑过渡曲面
46
    "
