10) 3D 旋转变换：选择所有曲面进行变换，旋转轴为世界坐标系 Z 轴正向，选择“保
留原始图形”选项，旋转数目为 5，旋转角度为 60 度，结果如图 8-16 所示；
11) 线面裁剪：选择俯视绘图面中的六个小圆来裁剪轮框顶部曲面，裁剪类型为投影
裁剪，投影方向矢量为(0,0,1)，结果如图 8-17 所示；

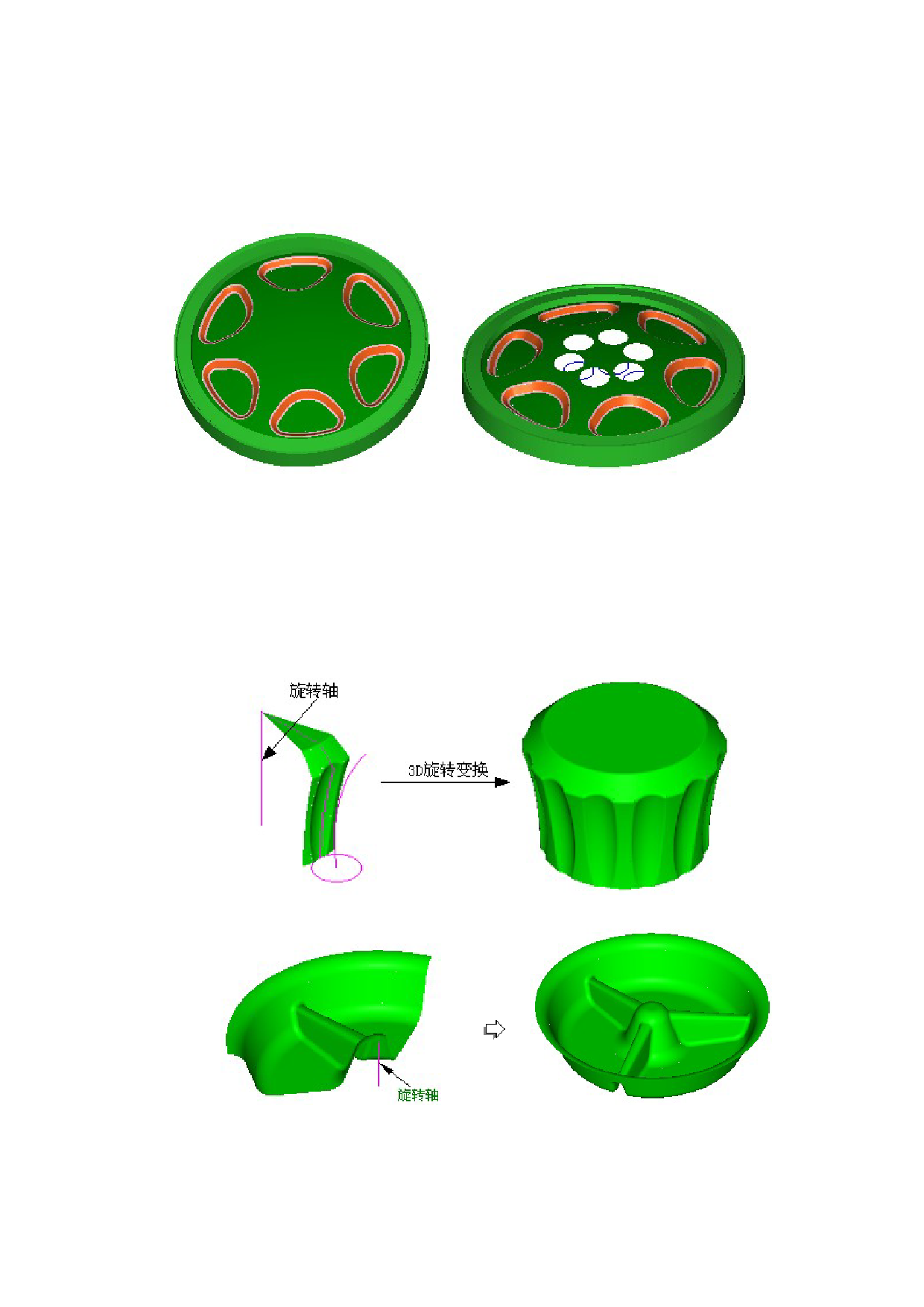

图 8-16 3D 旋转变换后结果 图 8-17 用俯视绘图面中的六个小圆裁剪轮框顶部曲面
2．8．4 要点说明
（1）完成后的曲面模型可参考范例文件“轮毂.jdp”；
（2）根据模型线架曲线或曲面的特征，常采用 3D 旋转变换来实现曲线或曲面的圆型
阵列（本例中轮框部分曲面的制作）。图 8-18(a) 为采用 3D 旋转变换制作水龙头把
手部分曲面；图 8-18(b)为采用 3D 旋转变换制作玩具车车轮曲面模型；
(a) 3D 旋转变换构造水龙头把手曲面
(b) 3D 旋转变换构造玩具车车轮曲面
图 8-18 3D 旋转变换
