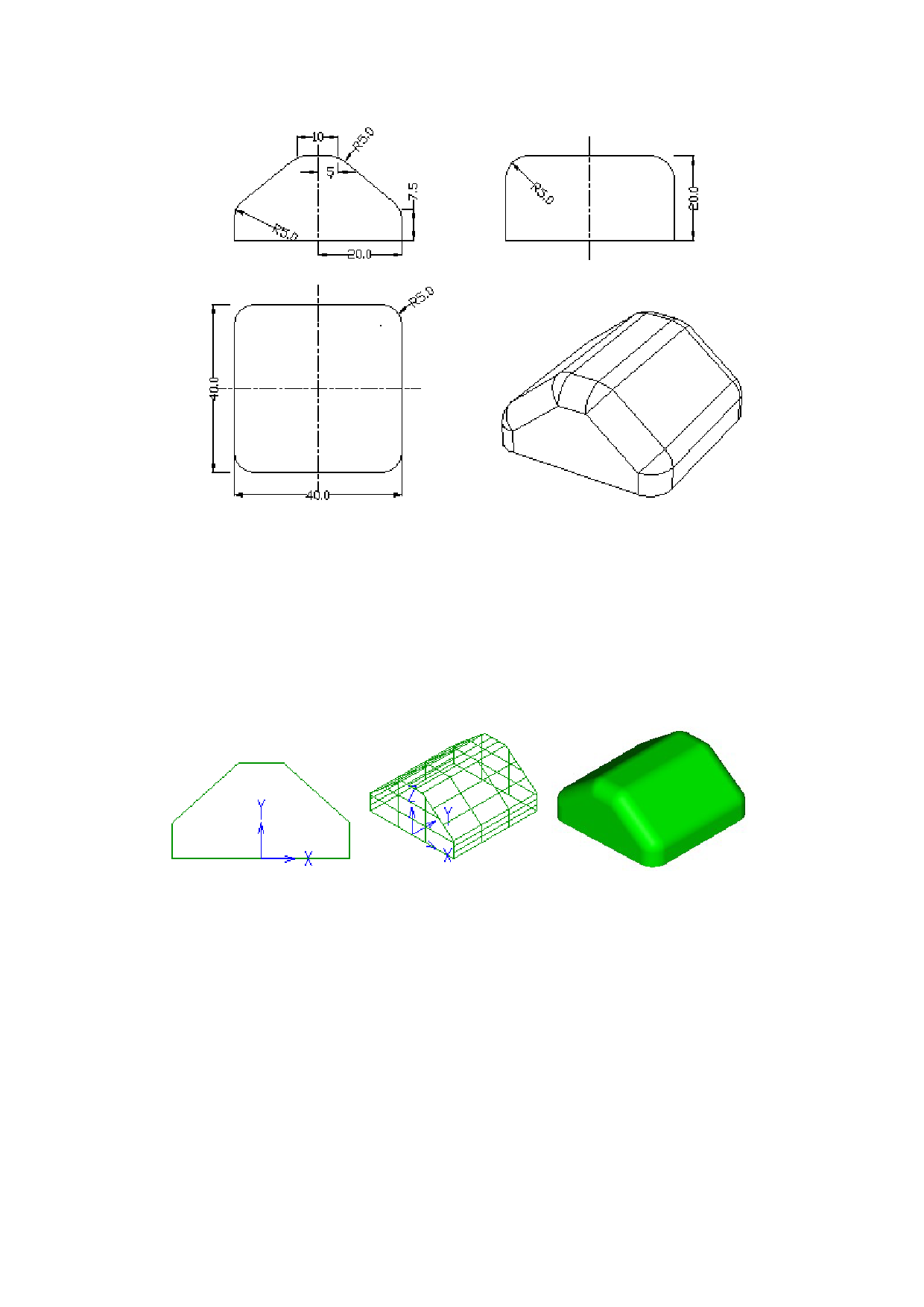

图 10-2-32 三面倒角实例 3
提示：本例应采用如下步骤：
在前视绘图平面中绘制模型截面曲线，如图 10-2-33(a)；
拉伸曲面：将截面线沿 Y 轴正向拉伸 40.0mm, 加上盖和下盖，拉伸完毕后将底
面删除掉，如图 10-2-33(b)；
三面倒圆角，对每个三面相汇的角落处进行三面等半径倒角；
线面裁剪得到最终曲面模型，如图 10-2-33(c)。
(a) 线架曲线
(b)拉伸曲面
图 10-2-33 三面倒角实例 3 的制作过程
(c)倒角后曲面
2．10．3 上盖曲面
下图为烤面包机的上盖曲面渲染图：
