2．10．3．3 构建曲面
1) 设定 Surface 层为当前绘图层，拉伸曲面建立模型前后两个侧面：选择前后侧面
构造曲线，使沿 Z 轴正向拉伸距离为 150，调整拉伸角度，使得拔模斜度为 2º；拉伸
结果如图 10-3-7；
2) 单截面单轨扫掠面建立模型的左右两个侧面，轨迹线和截面线及扫掠结果如图
10-3-8 所示；

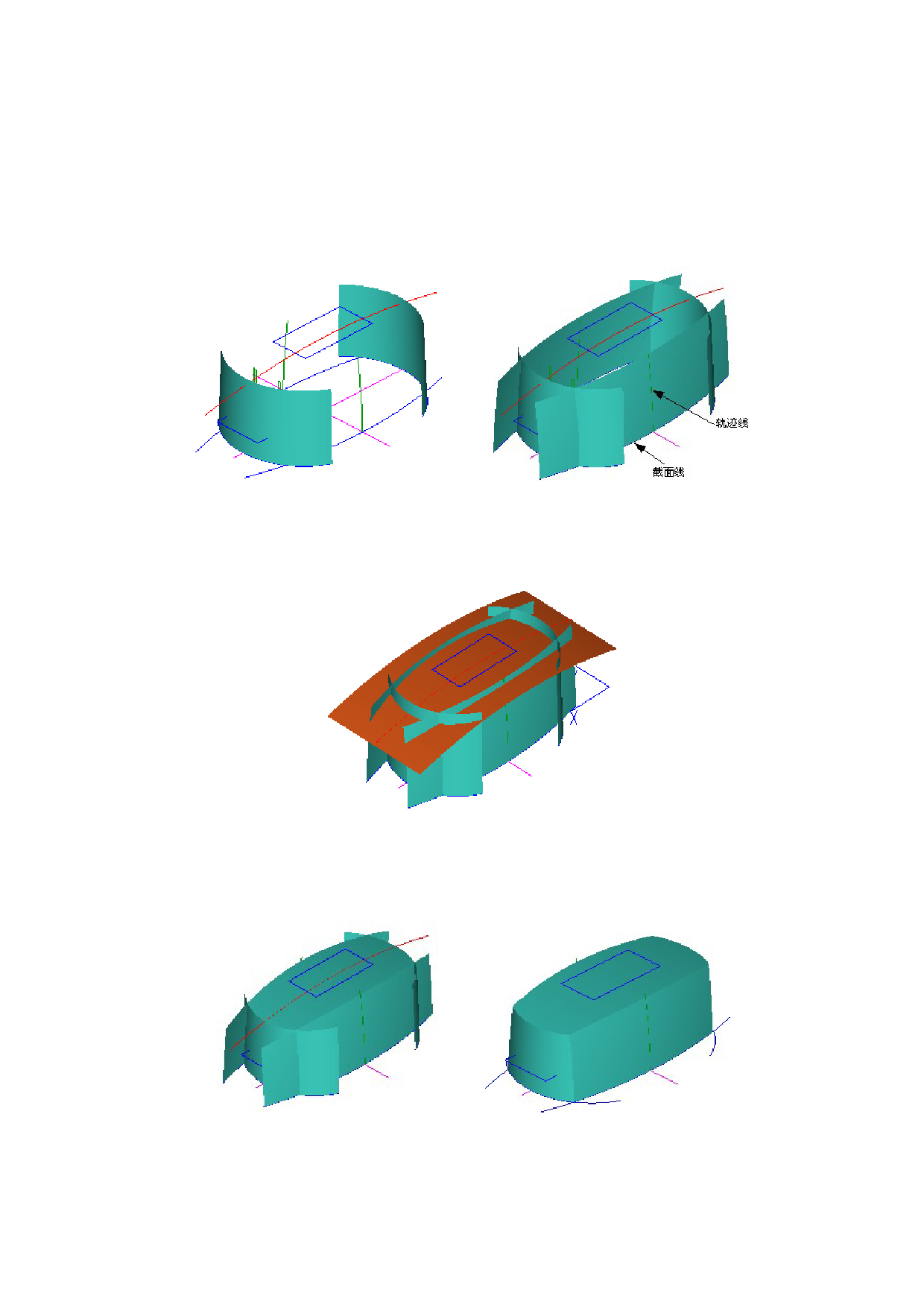

图 10-3-7 拉伸面建立模型前后两个侧面 图 10-3-8 单截面单轨扫掠面建立模型左右两个侧面
3) 拉伸曲面建立模型的顶部曲面：选择图 10-3-5 中右侧视绘图面内圆弧，将其沿
Y 轴方向进行双向拉伸，拉伸距离为 110；结果如图 10-3-9 所示；
图 10-3-9 拉伸曲面建立模型的顶部曲面
4) 顶部曲面与四个侧面进行面面裁剪，结果如图 10-3-10 所示；
5) 前后侧面与左右侧面进行相互裁剪，结果如图 10-3-11 所示；
图 10-3-10 上盖曲面与侧面进行面面裁剪后结果 图 10-3-11 前后侧面与左右侧面进行面面裁剪后结果
6) 两组面倒角：顶部曲面与左右两个侧面倒圆角，圆角半径 R=15，选择“
