5) 线面裁剪：用四个角落处的三角面的边界线来对倒角面的多余部分来进行裁剪，
裁剪类型为投影裁剪，如图 10-2-10(a)所示。裁剪后最后要得到的顶面的四个角
落处的倒角面如图 10-2-10(b)所示。
注意：在此处的裁剪过程中可能会由于误差的原因造成裁剪不成功，请选择“延伸
裁剪”选项来完成；

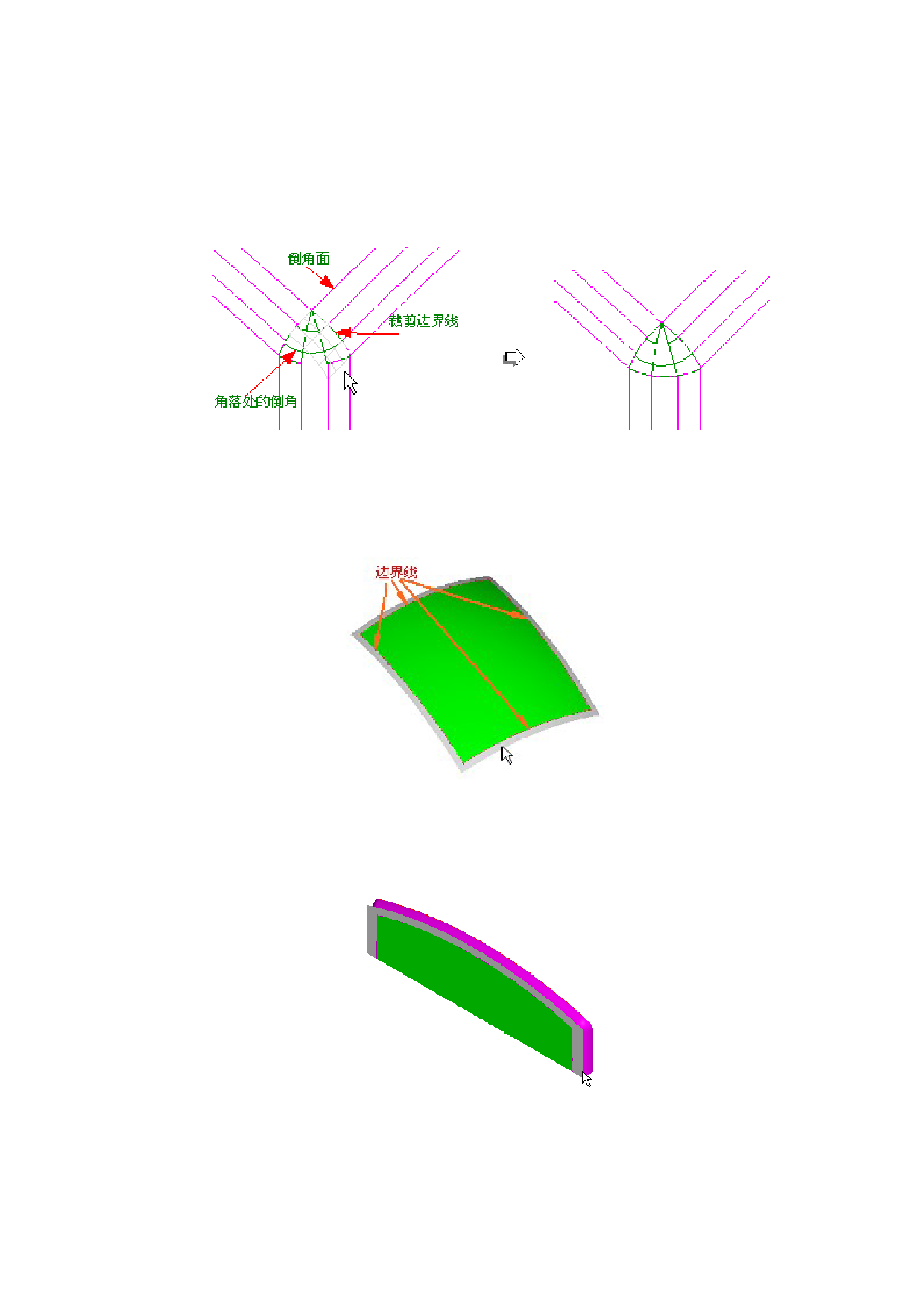

(a) 线面裁剪(鼠标所指的部分为要裁剪掉的多余倒角面部分) (b) 裁剪后结果
图 10-2-10 用四个角落处的倒角面的边界线裁剪其它倒角面
6) 线面裁剪：利用顶面上的四个倒角面的边界线对顶面进行裁剪，裁剪类型为投
影裁剪，如图 10-2-11 所示；
图 10-2-11 利用顶面上的倒角面边界线对顶面进行裁剪(鼠标所指的部分为要裁剪掉的多余曲面部分)
7) 线面裁剪：利用前侧面的三个倒角面的边界线来对前侧平面进行裁剪，裁剪类
型为曲面上线投影裁剪，如图 10-2-12 所示；
图 10-2-12 利用前侧面上的三个倒角面的边界线对前侧平面进行裁剪
8) 利用其它三个侧面上倒角面的边界线来对这三个平面分别进行裁剪，裁剪类型
79
    "
