1．2 绘图平面
一个坐标系有三个平面与其对应，即 XOY 平面、XOZ 平面和 YOZ 平面，每个平面都可
以根据需要设定为绘图平面。
绘图平面是定义在空间某一方向的平面。绘图平面坐标系随着绘图平面的创
建而生成的。例如俯视图 XOY 平面内，X 轴和 Y 轴在绘图平面内，Z 轴为绘图平面的
法矢方向。有了绘图平面坐标系，空间上与之平行的一系列平面与绘图平面之间的距
离可通过导航工具栏中按钮
来标定，如图 1-2 所示：
如下图 1-2，在绘图平面内的绘图图形，实际是在该用户坐标系中的俯视图
XOY 平面内绘图，这样方便地将三维空间绘图转换为二维平面绘图。设定不同的 Z
向深度值，可确定出一系列平行于该绘图面内的平面。在一定工作深度的平面内绘图，
如同在绘图平面内绘图一样方便。

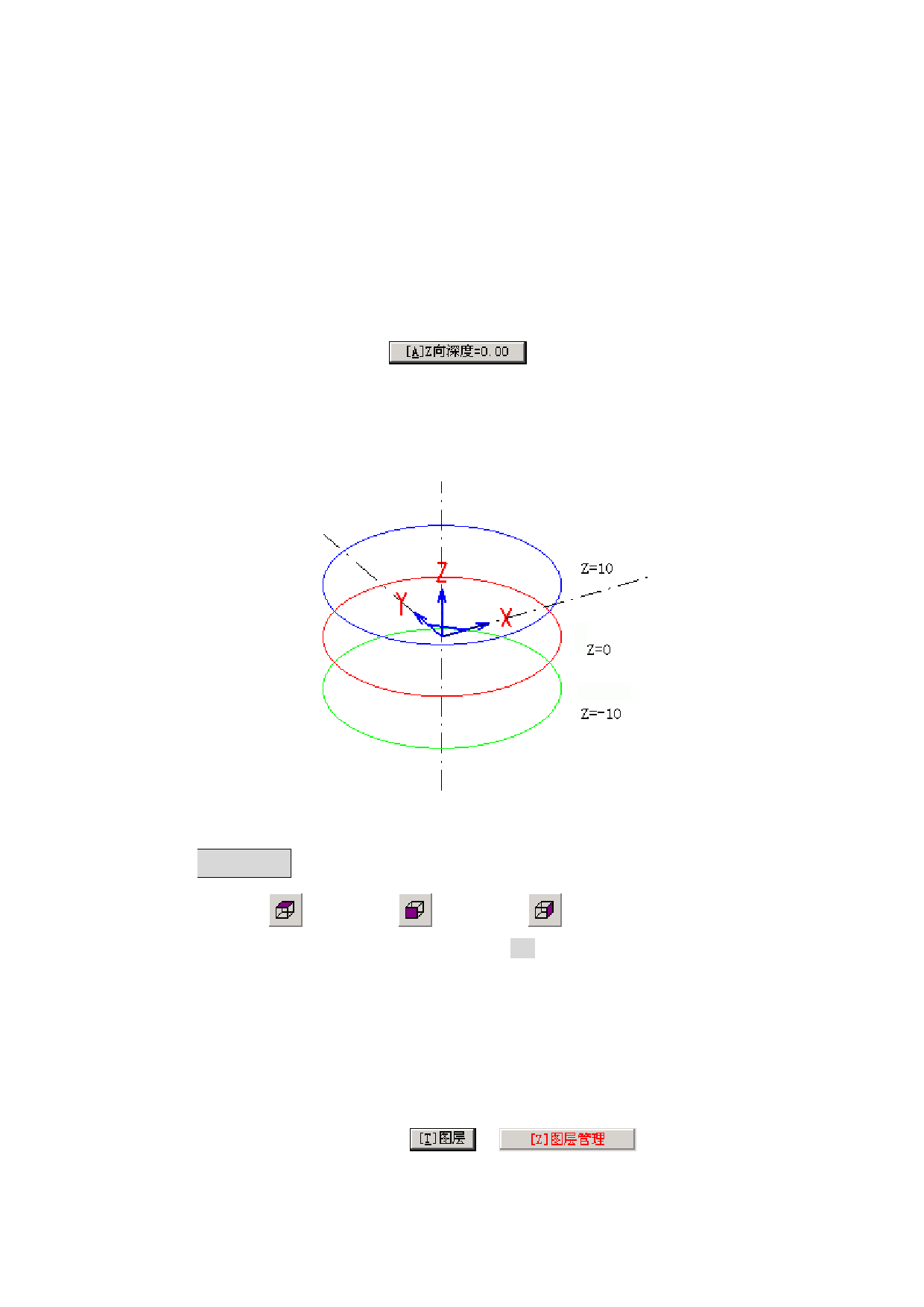

图 1-2 绘图平面-俯视图 XOY 面 Z 向深度
要点提示： 初学者应该特别注意并弄清楚要绘制的图形应该在哪个绘图面上，俯
视图 XOY ，前视图 XOZ ，右视图 YOZ ，然后把该绘图面设置为系统当
前绘图平面，再开始绘制图形！利用快捷键 F9 键可以切换当前绘图面。
1． 3 图层管理
在图形设计过程中，可将属性相似的对象放在一层，可以方便于选择、显示、加锁和编辑
等操作。点击右侧导航工具栏中的
→
，如图 1-3 所示：
2
    "
