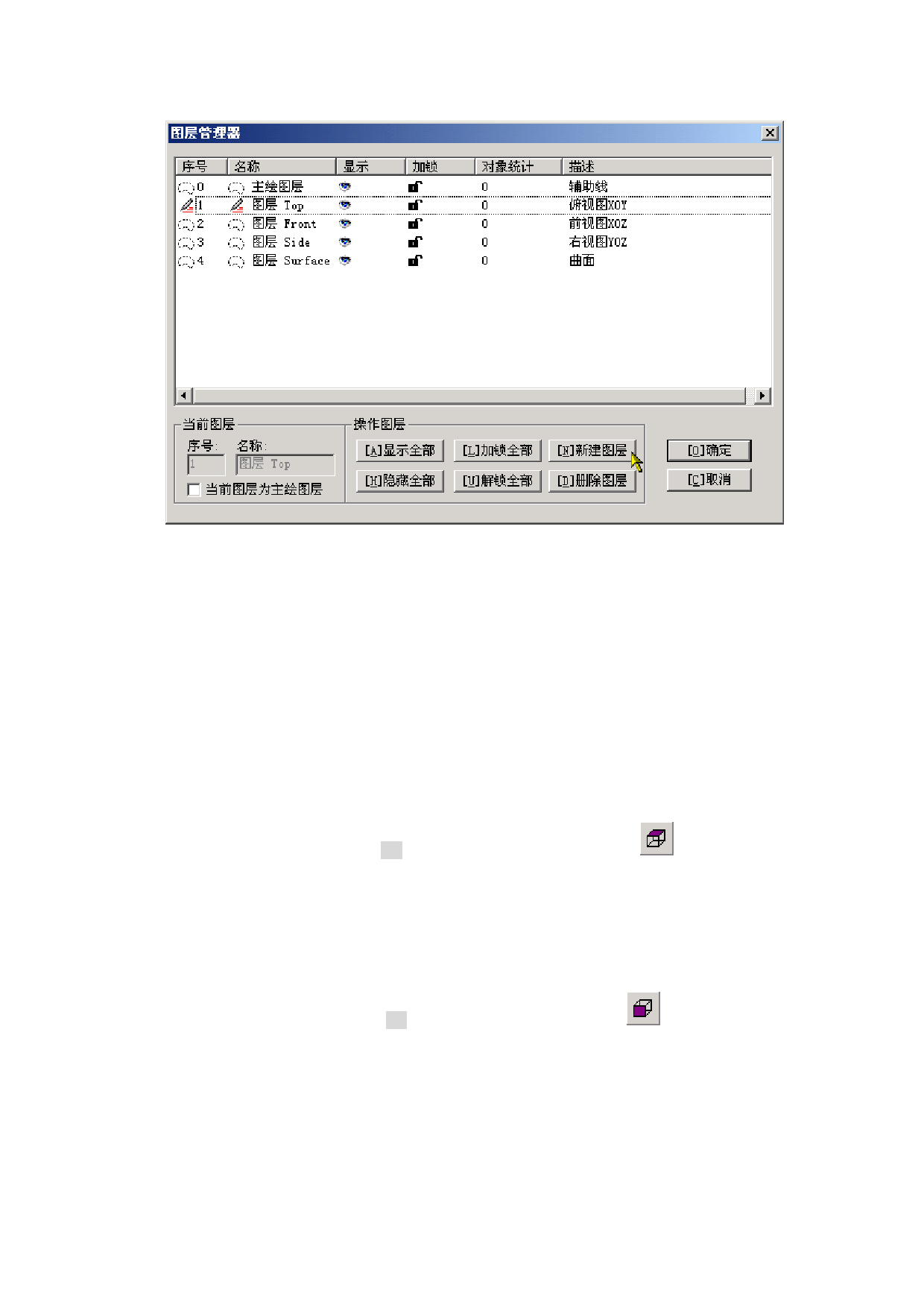

图 2-3 在图层管理器中新建四个图层
2．2．2 绘制线架曲线
为了让大家更加清楚地了解图层和三维坐标系，此例分别采用二维平面绘图法和三
维空间绘图法来画图。
三维空间绘图
1）设置当前图层为 Top 层；用 F9 键来调整当前绘图平面为 XOY 面 ，在世界坐标系
的俯视图 XOY 平面内分别绘制两条正交直线 CTRL+Q 和矩形 CTRL+T，其中选中 2 条
绘制的正交直线后，单击鼠标右键可以“修改属性”，修改线型和线宽；其中输入矩形两
角点坐标分别为(-35.56,-29.845)和(40.62,29.845)，如图 2-4；
2）在平行于 XOY 平面高度为 45.72 平面内绘制圆 CTRL+L，圆心(0,0,45.72)，半径 R 为
10.16；俯视绘图面 XOY 中绘制的曲线如图 2-4；
3）设置当前图层为 Front 层；用 F9 键切换当前绘图平面为 XOZ 面 ，在此绘图面内绘
制曲线如图 2-5, 并将它们编辑→曲线组合→ALT+E→A 为一条组合曲线；步骤如下：
