2．9．3 构造曲面
1) 设定 Surface 层为当前绘图层
2) 拉伸面构造大轴孔处的曲面：选择俯视绘图面原点处半径为 22.5 和 35.5 的两个
圆，沿 Z 轴正向拉伸距离为 27.5，倾斜角度为 3，加上盖；拉伸结果如图 9-7；
3) 拉伸面构造小轴孔处的曲面：选择俯视绘图面(164,0)点处半径分别为 18.5 和 8.5
的两个圆，沿 Z 轴正向拉伸距离为 14，倾斜角度为 3，加上盖；拉伸结果如图 9-8
所示；

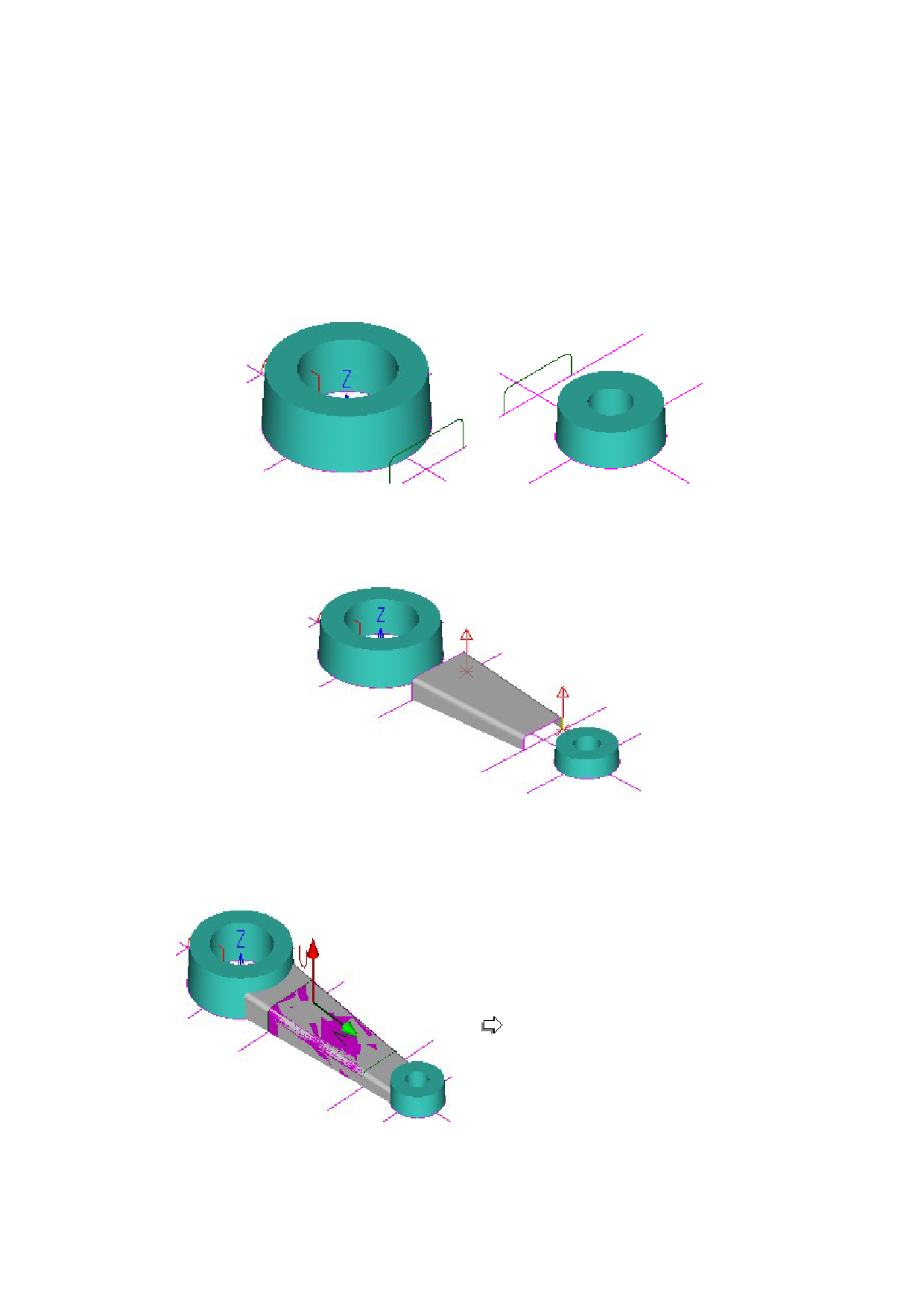

图 9-7 拉伸面构造大轴孔处的曲面
图 9-8 拉伸面构造小轴孔处的曲面
4) 直纹面建立连杆部分曲面：分别选择右视绘图面 Z=47 和 Z=130 平面内的两条组
合曲线，如图 9-9 所示；
图 9-9 直纹面建立连杆部分曲面
5) 曲面延伸：延伸连杆部分直纹曲面分别至大轴孔外圆面处和小轴孔外圆面处，如
图 9-10 所示；
