4）设置当前图层为 Side 层；调整当前绘图平面为 YOZ 面 ，在平行于这个绘图面的平
面内绘制模型左侧圆弧 CTRL+A，输入圆心(-50.08,0,0), 半径 R 为 10.16，角度范围为
(0,180)，如图 2-8；
5）在轴侧视图 XYZ 下观察绘制好的线架曲线如图 2-9；

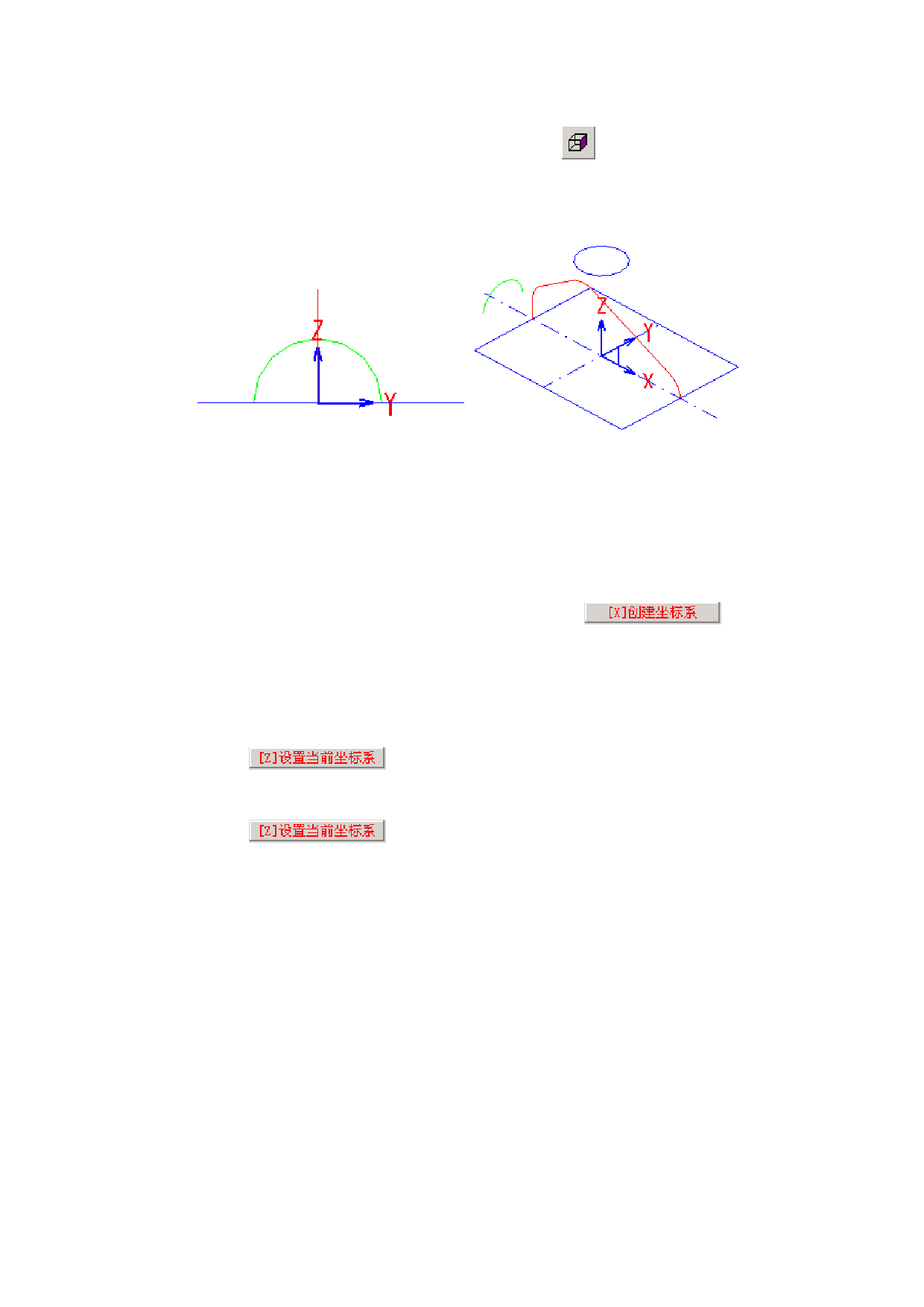

图 2-8 右视图平行于 YOZ 平面的圆弧 图 2-9 轴侧视图 XYZ 下绘制好的线架曲线
二维平面绘图
1）在俯视图 XOY 平面内，随意位置建立 2 个新坐标系
，分别命
名 UCS-1 和 UCS-2，新坐标系 XY 轴方向与世界坐标系保持一致，如图 2-10；
2）在系统默认坐标系下绘制矩形 CTRL+T，输入矩形两角点坐标分别为(-35.56,-
29.845)和(40.62,29.845)；绘制圆 CTRL+L，圆心(0,0,45.72)，半径 R 为 10.16；绘制的
曲线如图 2-10；
3）点击
，设置 UCS-1 为当前坐标系，在此绘图面内绘制曲线如图
2-10, 并将它们编辑→曲线组合→ALT+E→A 为一条组合曲线；
4）点击
，设置 UCS-2 为当前坐标系，在平行于这个绘图面的平面
内绘制模型左侧圆弧 CTRL+A，输入圆心(50.08,0,0), 半径 R 为 10.16，角度范围为
(0,180)，如图 2-10；
8
    "
