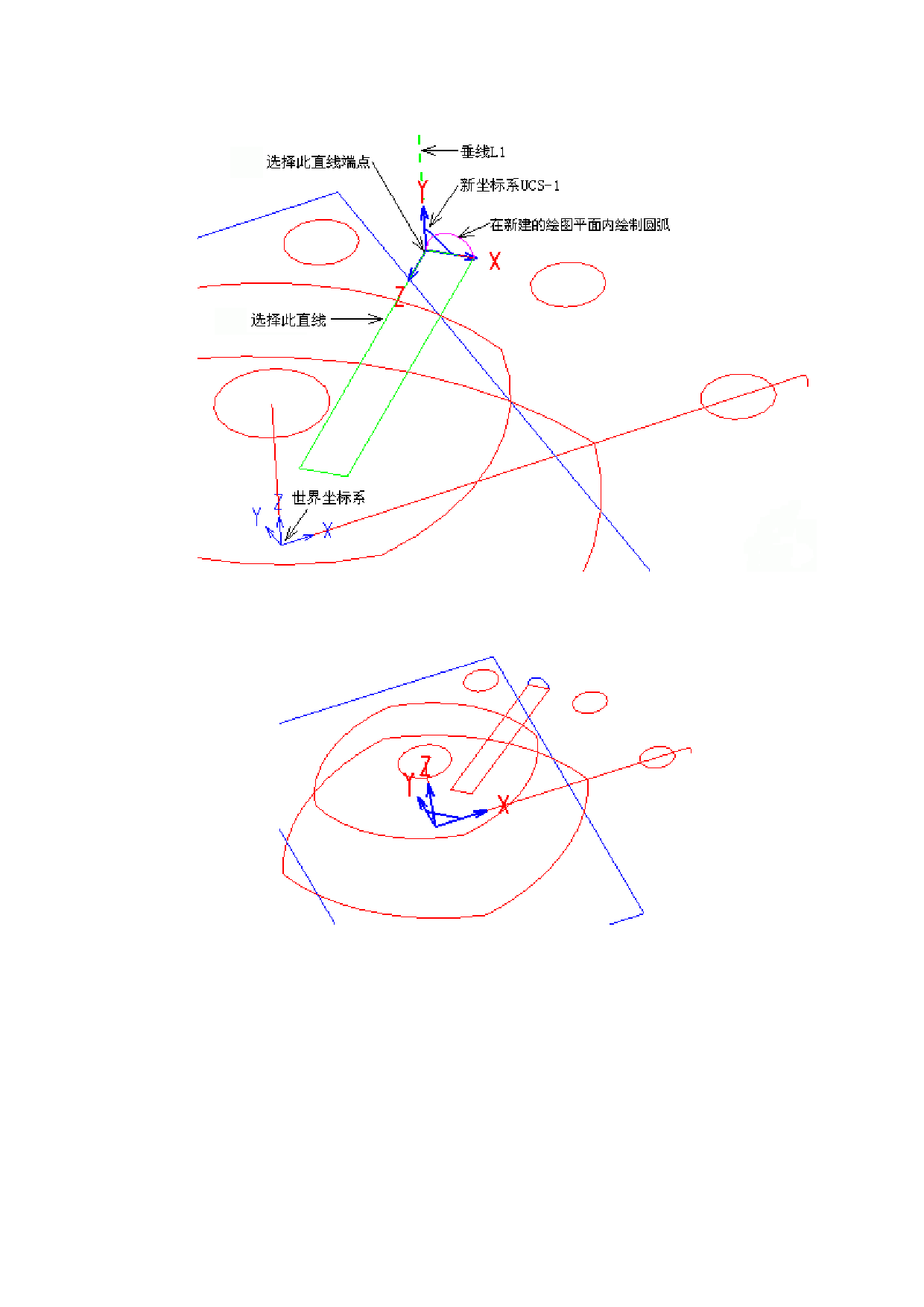

图 4-5 新建绘图平面(垂直直线+点)
5) 在三维视图下观察绘制好的线架曲线如图 4-7 所示；
图 4-7 三维视图下观察绘制好的线架曲线
2．4．3 构造曲面
1) 旋转曲面：选择前视绘图面 XOZ 内旋转截面线和旋转轴线，旋转角度(0-360)；
生成的旋转面如图 4-8 所示；
2) 直纹面：选择俯视绘图面 XOY，Z=0 和 Z=30 平面内的两组曲线，生成了四张直
纹曲面如图 4-9 所示；
