1) 设定 Surface 层为当前绘图层，边界曲面生成模型顶面：选择前视和侧视绘图面
中的四条圆弧曲线生成四边界曲面，如图 10-2-7 所示；
2) 边界平面：分别选择前视和侧视绘图面不同深度处的四条曲线生成四个侧平面，
如图 10-2-8 所示；

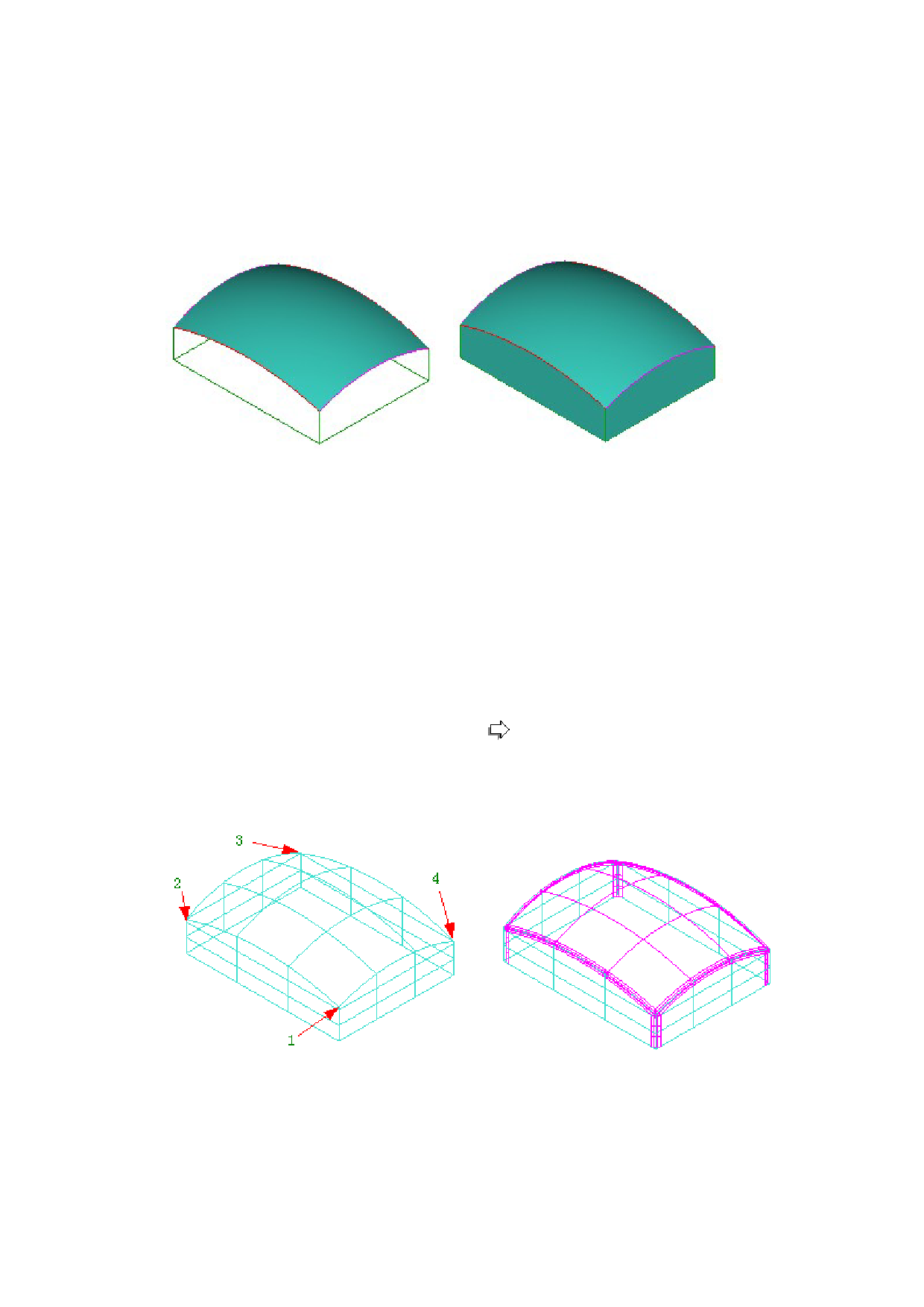

图 10-2-7 边界曲面生成模型顶面
图 10-2-8 边界平面生成模型前后左右四个侧面
3) 三面倒圆角：分别选择图 10-2-9(a)中四个角落处的三个曲面进行三面等半径倒
圆角操作，圆角半径 R=3，对三张曲面均不进行裁剪，注意三个面的上的箭头指
向；倒角后结果如图 10-2-9 (b)；
(a)
(b)
图 10-2-9 三面倒圆角
4) 删除多余的圆角曲面：由于进行了四次三面倒角操作中，顶面的每个圆弧边参
与了两次倒角操作，因而每个圆弧边处有两个重复的倒角面，分别删除掉一个；
