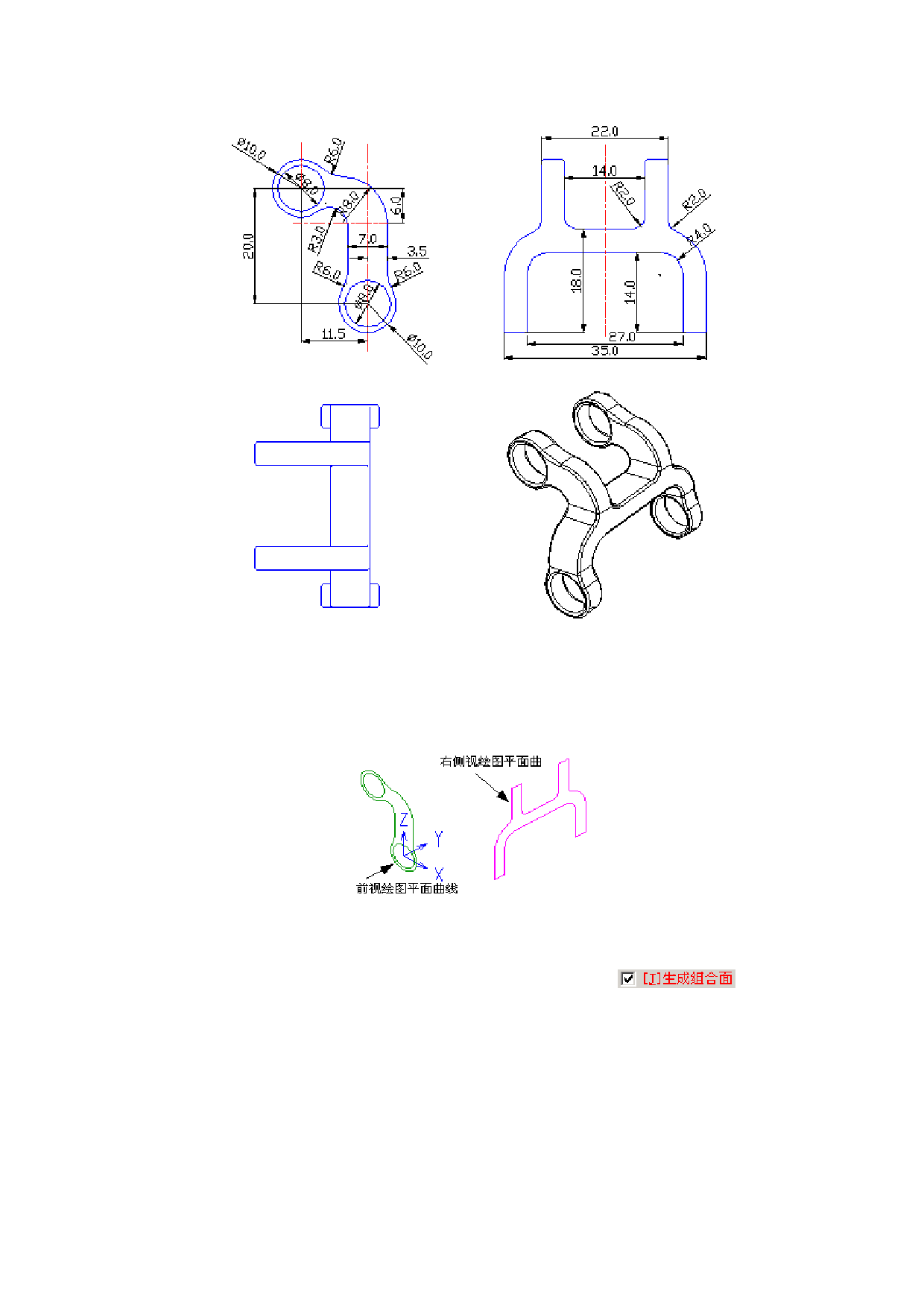

图 3-25 支架的不同视图及尺寸
该模型的制作步骤简述如下：
根据图 3-25 所示尺寸，分别在世界坐标系的前视图 XOZ 面和右视图 YOZ 绘图面
中绘制模型的线架曲线，如图 3-26 所示：
图 3-26 前视绘图面 XOZ 和右侧视绘图面 YOZ 内的模型线架曲线
分别对这两组外轮廓曲线进行拉伸，拉伸操作时选中“
”选项，
形成两组拉伸组合曲面(分别含有 9 张和 22 张曲面)，注意：应掌握住拉伸长度使
两组拉伸面要能够相互贯穿，拉伸结果如图 3-27 所示；
采用一次面面裁剪命令，在这两组曲面之间进行互相裁剪后得到支架基本形状
如图 3-28 所示。提示：在面面裁剪前，最好先将要裁剪的曲面分别进行曲面组合，
这样，在选择曲面时，比较容易；
