为曲面上线投影裁剪；裁剪完后得到的最终的曲面模型如图 10-2-13 所示，可参
考范例文件“三面倒圆角.jdp”。

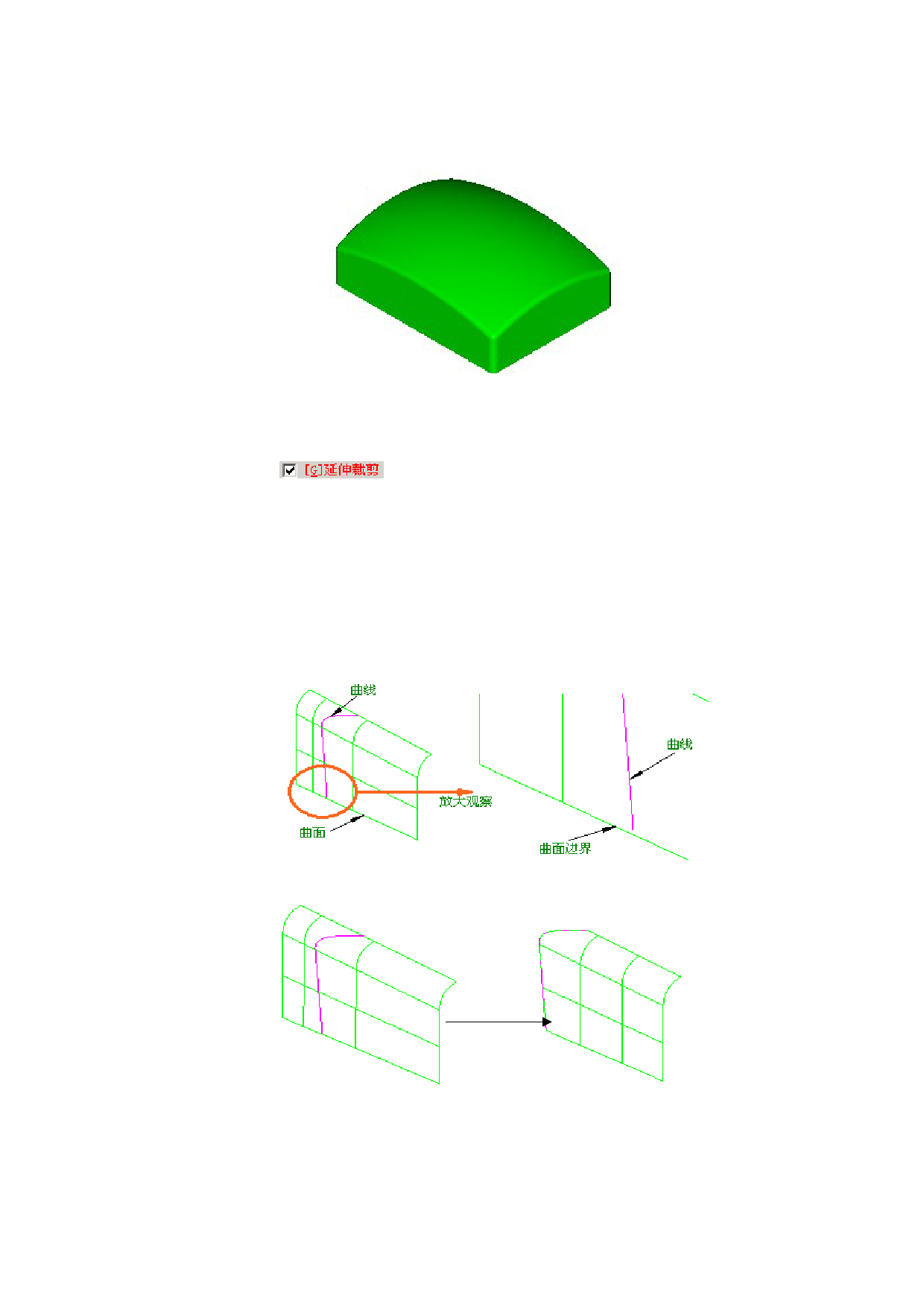

图 10-2-13 最终的曲面模型
2．10．2．4 要点说明
1. 线面裁剪时“
”选项的选择：
下面以曲面上线裁剪为例来进行说明：
如图 10-2-14 所示，利用曲线对曲面进行裁剪失败。我们对曲线的端点和曲面的
边界处进行放大观察，发现曲线的端点并没有伸出至曲面的边界处或超出曲面
边界线，当二者之间的距离不是很小时，曲线便不能对曲面裁剪成功；此时选择
“延伸裁剪”选项后，系统将会对曲线在端点处进行切向延伸，若曲线可以延
伸至与曲面的边界线相交，这时将会用此延伸曲线对曲面进行裁剪；本例中选
择“延伸裁剪”选项后，线面裁剪成功，如图 10-2-15 所示。当然也可以在裁剪
前将曲线进延伸，使其两端点与曲面边界线相交或超出曲面边界线。
图 10-2-14 裁剪曲线未超出曲面边界线，对曲面裁剪失败
延伸裁剪
图 10-2-15 选择“延伸裁剪”后，线面裁剪成功
如图 10-2-16 所示：裁剪曲线由六条曲线组成，对曲面进行裁剪操作失败；放大
观察曲线 1 和曲线 2 之间的连接情况，发现二者在连接端点处的距离较大，因此
