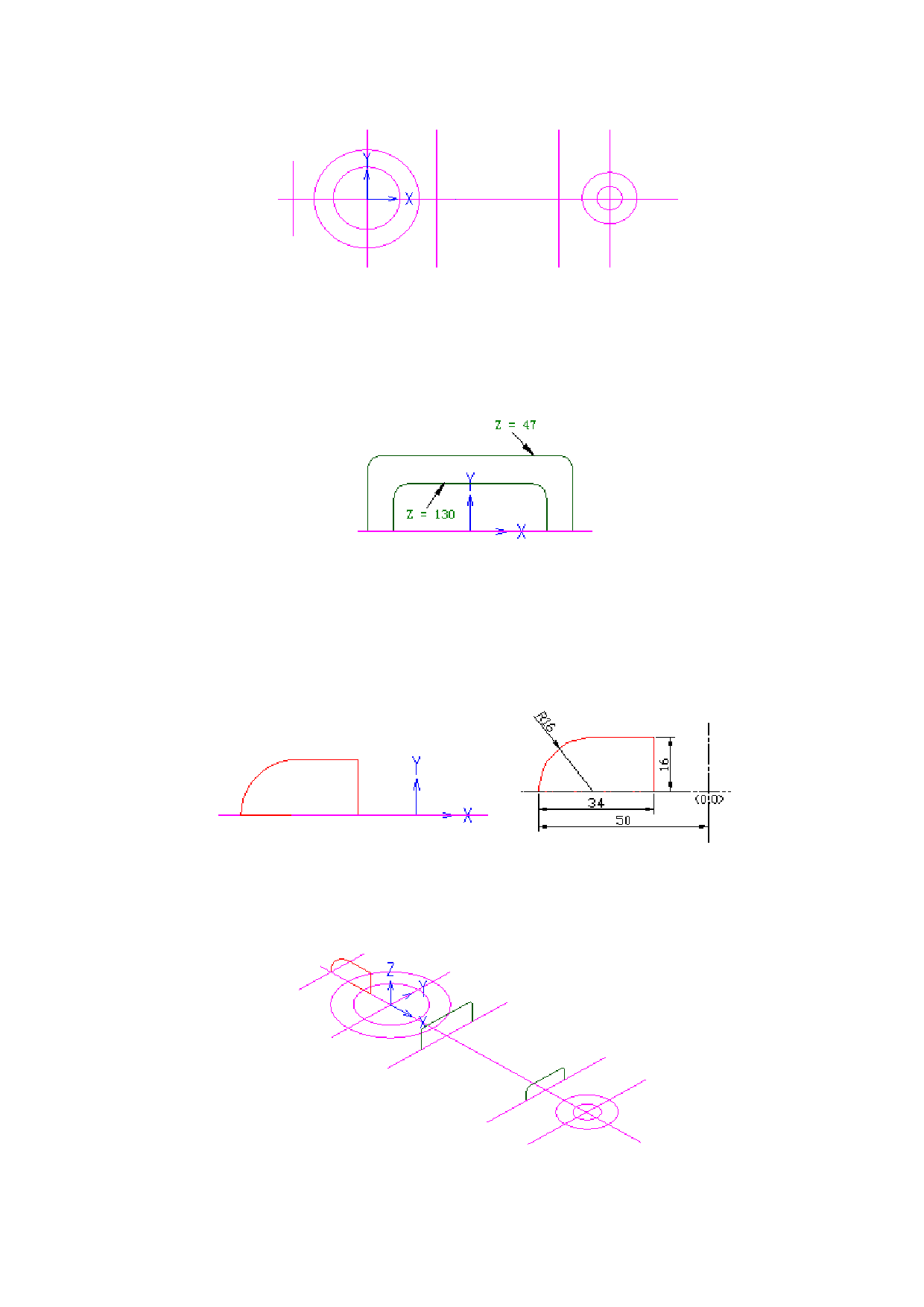

图 9-3 俯视绘图 XOY 面中绘制的线架曲线
3) 设定 Side 层为当前绘图层；
4) 在右侧视绘图 YOZ 面，X=47 和 X=130 平面内分别绘制如图 9-4 所示的曲线，
并将二者组合为两条组合曲线；
图 9-4 右侧视绘图 YOZ 面，Z=47 和 Z=130 平面内绘制的曲线
5) 设定 Front 层为当前绘图层；
6) 在前视绘图 XOZ 面，Y=0 平面内绘制如图 9-5(a)所示的曲线，并将它们组合成
一条闭合的组合曲线；相关尺寸如图 9-5(b)所示；
(a)
(b)
图 9-5 前视绘图 XOZ 面中绘制的曲线
7) 轴侧视图下 XYZ 观察绘制好的线架曲线如图 9-6 所示。
图 9-6 轴侧视图 XYZ 下绘制好的连杆的线架曲线
65
    "
