这六条曲线不能形成一个封闭的轮廓，从而导致了对曲面裁剪失败。若选择
“裁剪延伸”选项，则系统将分别对曲线 1 和曲线 2 沿端点处的切向进行延伸，
若这两条延伸曲线相交，则系统在交点处将曲线 1 和曲线 2 连接起来并会同其
它曲线形成一个封闭的轮廓来对曲面进行裁剪。注意：若选择了“裁剪延伸”
选项后，裁剪结果不对或裁剪仍失败，则可能是由于这两条延伸曲线不相交，此
时应退出裁剪操作，然后手动调整两曲线的连接情况，使二者相交。图 10-2-17
为选择了“延伸裁剪”选项后线面裁剪成功；

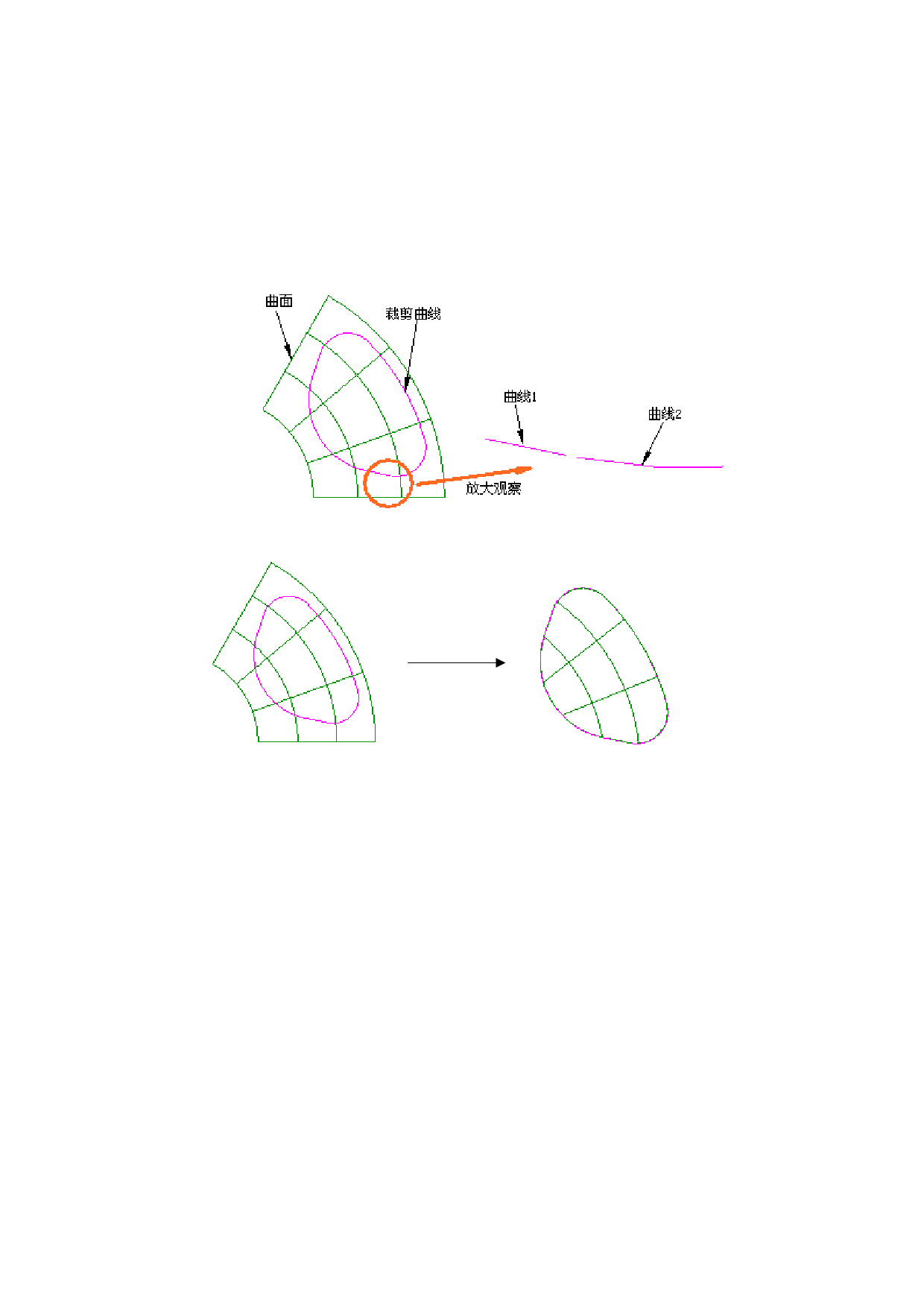

图 10-2-16 裁剪曲线不能形成闭环，对曲面裁剪失败
延伸裁剪
图 10-2-17 选择了“延伸裁剪”选项后，线面裁剪成功
2. 应用“三面倒角”命令的注意事项：
1) 适用场合：
三面倒圆角：
并不是说只要有三个两两邻接的曲面在某点处相汇就可以使用三面倒角命令来生
成这个角落处的倒角面及三个邻接边处的倒角面，应该还要看这三个面进行三面倒角时
的曲面上箭头的指向是否与这三个面两两进行倒角生成三个邻接边上的相同倒角面时
曲面上箭头的指向相一致。若不一致则不能采用三面倒角命令；如图 10-2-18 所示面 A、面
C 和面 D 三个曲面之间不能采用三面倒角，因为面 C 与面 A 和面 D 两两倒圆角时，其面
上的箭头方向不一致，如图 10-2-19 所示。
81
    "
