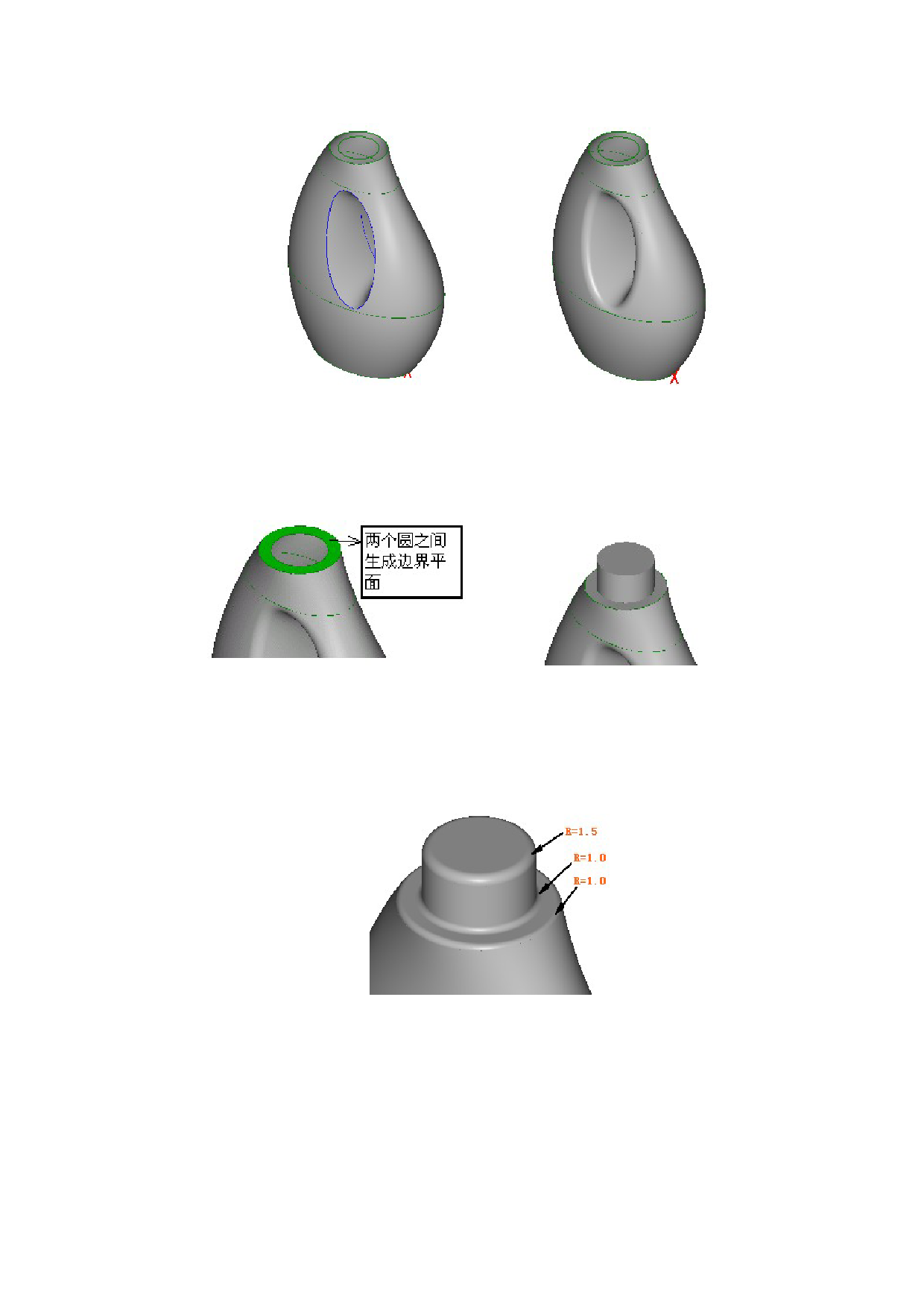

图 5-10 利用投影曲线对瓶身曲面裁剪后结果 图 5-11 瓶身曲面与把手持握部分曲面倒圆角
6) 边界平面：选择瓶身曲面顶部的两个圆生成边界平面，如图 5-12 所示；
7) 拉伸面生成瓶子头部曲面：选择平行于 XOY 面且高度为 99.5 处的 R=8.75 的圆，
沿 Z 轴正向对其进行拉伸，拉伸距离为 10，加上盖，结果如图 5-13；
图 5-12 选择曲面上部两个圆生成边界曲面
图 5-13 拉伸面生成瓶子头部曲面
8) 两面倒角：瓶子头部曲面倒圆角，倒角半径分别为 R=1.5,1.0,1.0；关闭 Top 图层
的显示后，观察生成的倒角面如图 5-14 所示；
9) 制作过程完毕。
图 5-14 瓶子头部曲面倒圆角
2．5．2 要点说明
（1）制作完毕后的曲面模型可参考范例文件“瓶子.jdp”；
（2）本例中把手持握部分的曲面是通过单向蒙皮的方法构造的，其中的构造曲线为平
面曲线投影到曲面上获得；看看图 5-15 和图 5-16 中所示的这两个瓶子曲面模型中
的把手持握部分的曲面能不能也采用这种方法构造：（提示：①把手持握部分的曲面
36
    "
