(a)
(b)

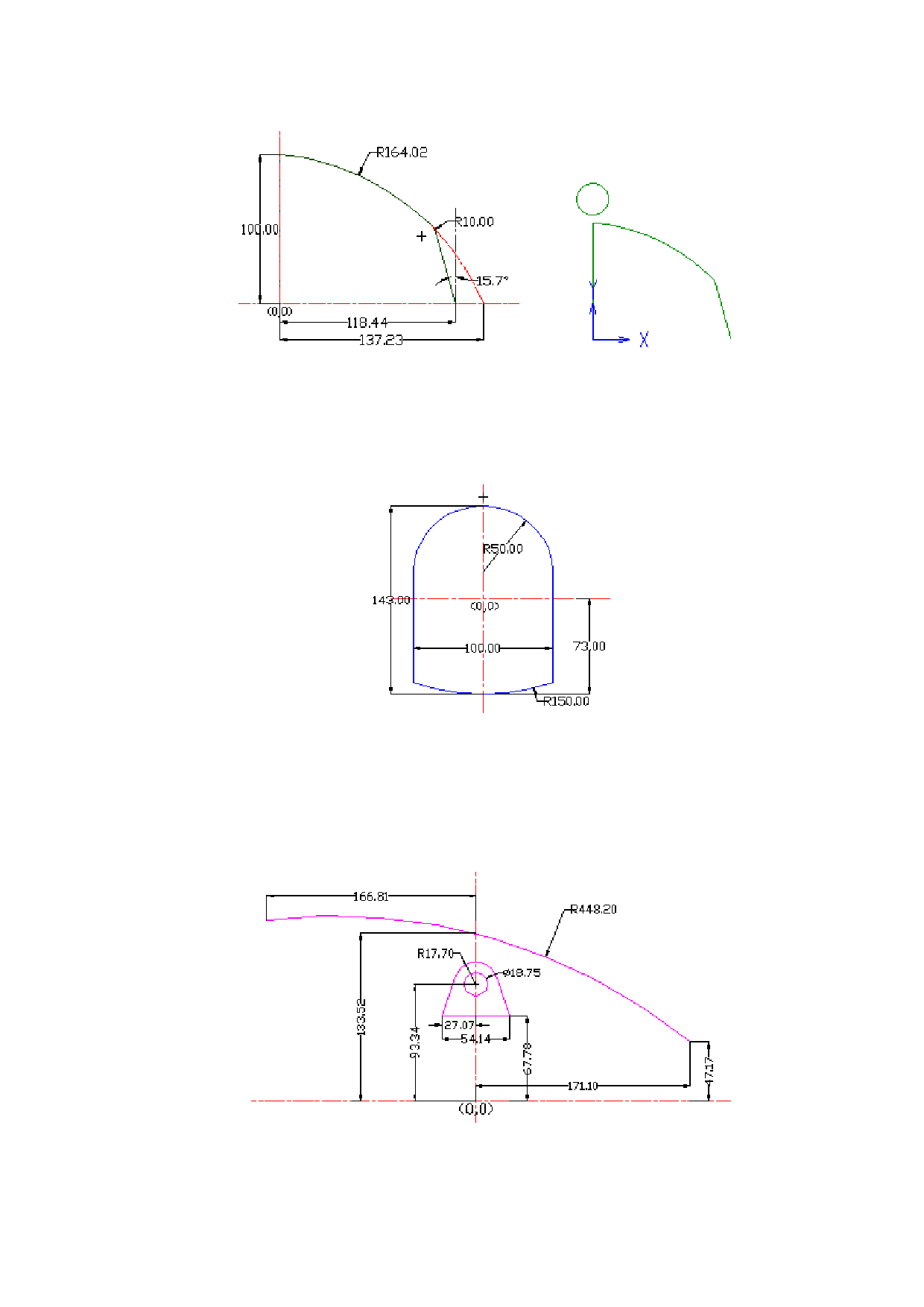

图 10-4-2 在前视绘图面 XOZ 内绘制线架曲线
2) 设定 Top 层为当前绘图层，在俯视绘图面 XOY，Z=50 平面内绘制曲线，尺寸如
图 10-4-3，其中 R50 和 R150 的圆心点均在 Y 轴上；
图 10-4-3 俯视绘图面 XOY 内曲线尺寸图
3) 设定 Side 层为当前绘图层，在右侧视绘图面 YOZ，X=0 和 X=77.5 平面内绘制
曲线，曲线尺寸如图 10-4-4，其中圆弧 R448.20 和圆 ф18.75 绘制在 X=0 深度平
面内，其余曲线绘制在 X=77.5 深度平面内；然后采用平移变换命令将 X=77.5
深度处的曲线复制一份至 X=-77.5 深度平面内；
图 10-4-4 右侧视绘图 YOZ 面内曲线尺寸图
98
    "
