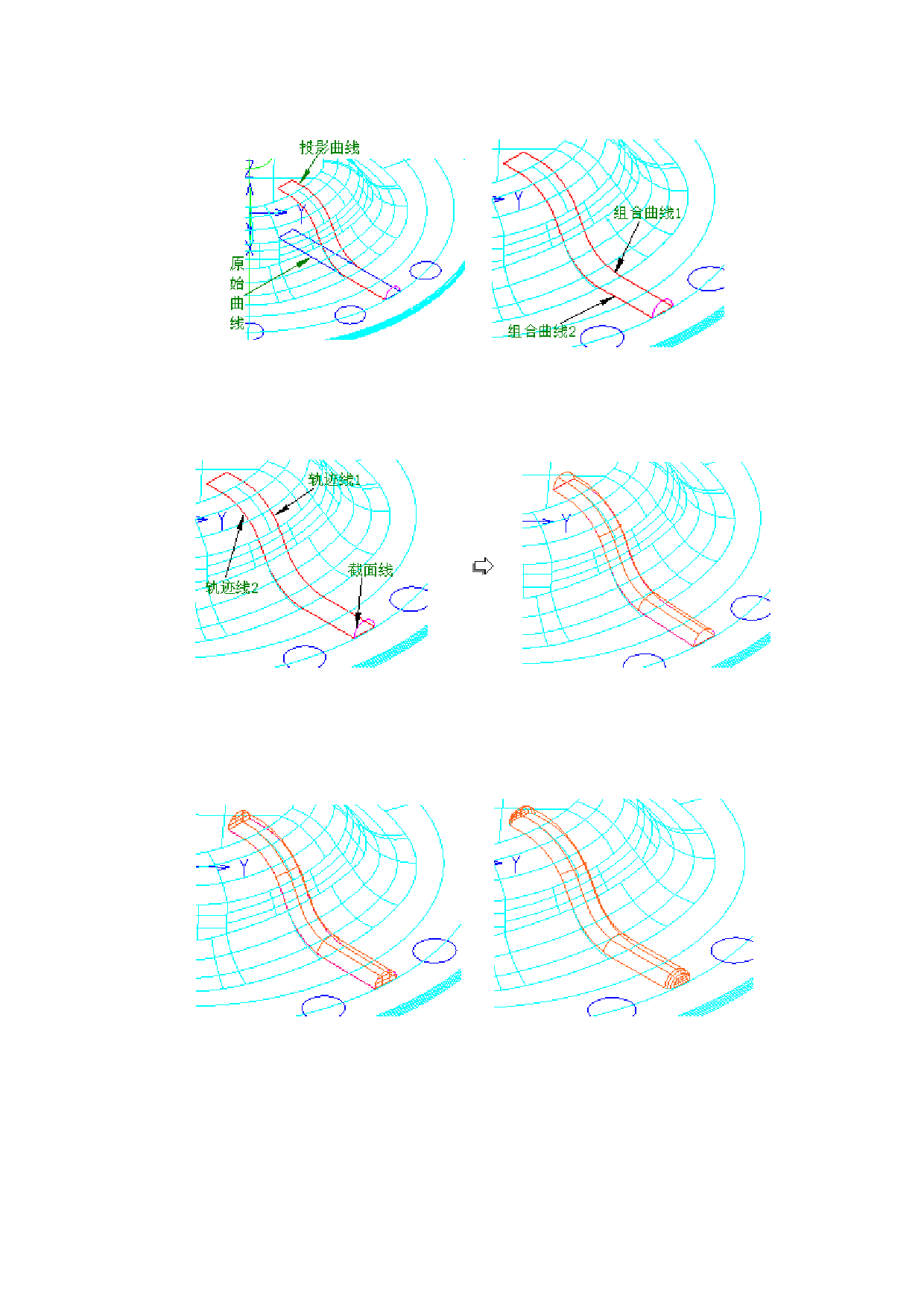

图 4-14 曲线投影
图 4-15 曲线组合
9) 单截面双轨扫掠：选择在新建的绘图平面内绘制的圆弧为截面线，上一步组合
成功的两条组合曲线为轨迹线，生成的扫掠面如图 4-16 所示：
图 4-16 单截面双轨扫掠
10) 边界平面：在扫掠面的两端生成边界平面，如图 4-17 所示；
11) 两组面倒角：扫掠面和这两个边界平面之间倒圆角，倒角半径 R=2.0；倒角结果
如图 4-18 所示；
图 4-17 在扫掠面的两端生成边界平面
图 4-18 扫掠面和这两个边界平面之间倒圆角
12) 3D 旋转变换：选择肋板凸台曲面和俯视绘图面 Z=0 平面内的三个圆进行圆形
阵列，选择“保留原始图形”选项，数目：3，角度：90；变换结果如图 4-19 所示：
