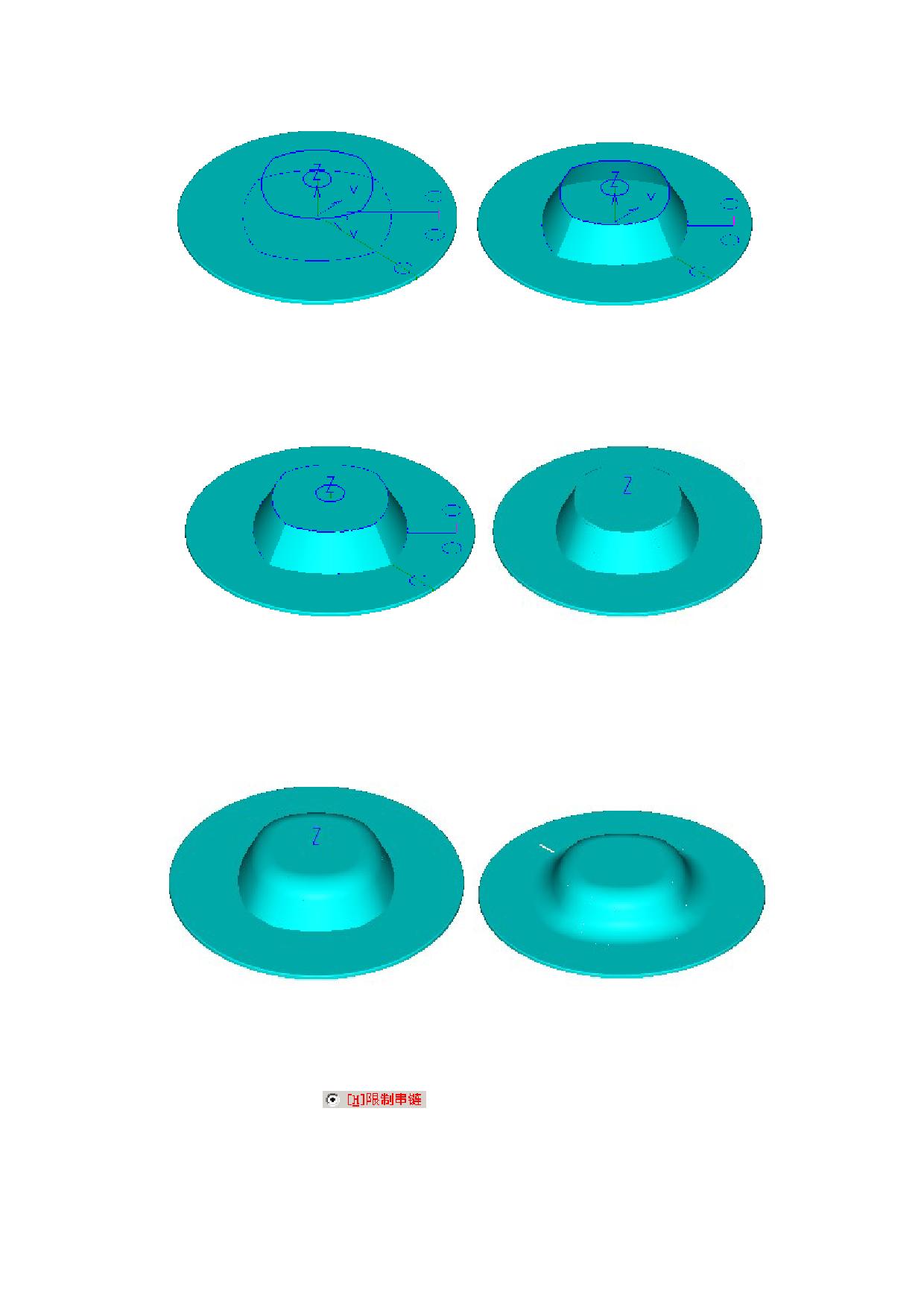

图 4-8 旋转面
图 4-9 构造直纹面
3) 边界平面：选择俯视绘图面 Z=30 平面内的曲线，生成的裁剪平面如图 4-10 所示；
4) 两面倒角：四张直纹面中，两两相邻的曲面进行倒圆角，倒角半径 R=40；结果如
图 4-11 所示；
图 4-10 边界平面
图 4-11 相邻两直纹面之间进行倒角
5) 两组面倒角：第一组面选择直纹面和它们之间的倒角面；第二组面选择模型的
顶面，倒角半径 R=20；倒角结果如图 4-12 所示；
6) 两组面倒角：第一组面选择直纹面和它们之间的倒角面；第二组面选择模型的
底部旋转曲面，倒角半径 R=20；倒角结果如图 4-13 所示；
图 4-12 顶面与直纹面及它们之间的倒角面进行倒角 图 4-13 底面与直纹面及它们之间的倒角面倒圆角
7) 曲线投影：选择俯视绘图面 Z=0 平面内的矩形的四条边，选择“绘制→投影到
面”命令，沿 Z 轴方向投影到模型曲面上，得到的投影曲线如图 4-14 所示：
8) 曲线组合：用
的方法生成两条组合线 1 和 2，如图 4-15，组合时可
根据需要调节连接精度值；
27
    "
