5) 曲线投影：将俯视绘图面内的凹槽外形曲线 2 向轮框的底部曲面沿 Z 轴负方向投
影，投影结果如图 8-11 所示；
6) 投影裁剪：用得到的投影曲线裁剪轮框的底部曲面，裁剪类型为投影裁剪，裁剪
结果如图 8-12；

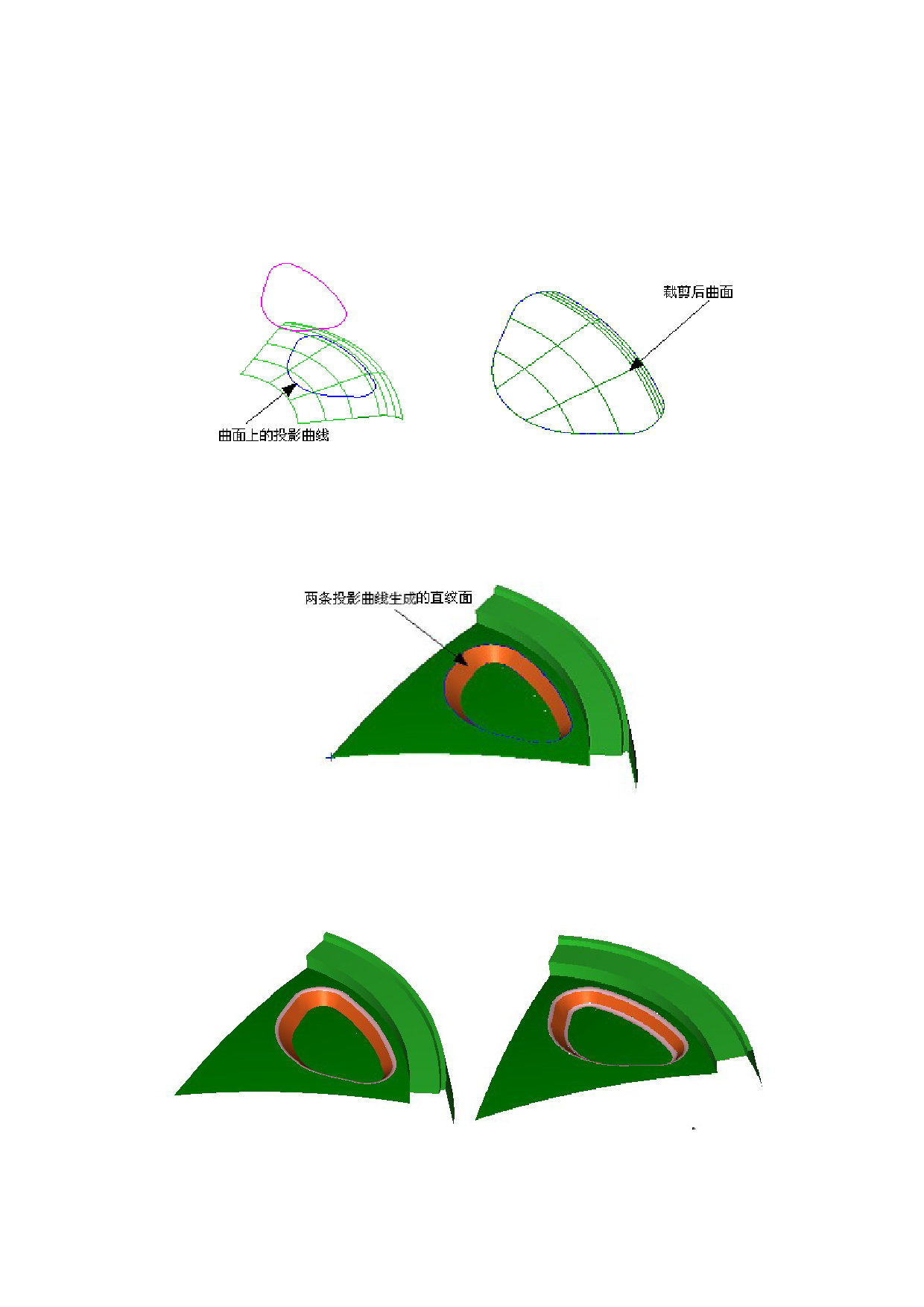

图 8-11 将凹槽外形曲线 2 投影到轮框的底部曲面 图 8-12 用得到的投影曲线裁剪轮框的底部曲面
7) 直纹面生成凹槽曲面：将顶面和底面的投影曲线进行组合来作为直纹面的两截面
曲线，注意组合时采用限制串链的方式来保证两条组合曲线起点一致。生成的凹
槽面如图 8-13 所示；
图 8-13 直纹面构造凹槽曲面
8) 两面倒角：凹槽曲面与轮框的顶面倒圆角，倒角半径 R=1，结果如图 8-14 所示；
9) 两组面倒角：凹槽曲面与轮框的两个底面倒圆角，倒角半径 R=1 结果如图 8-15；
图 8-14 凹槽曲面与轮框的顶面倒圆角 图 8-15 凹槽曲面与轮框的两个底面倒圆角
