4) 在轴侧视图下观察绘制好的线架曲线，如图 8-7 所示；

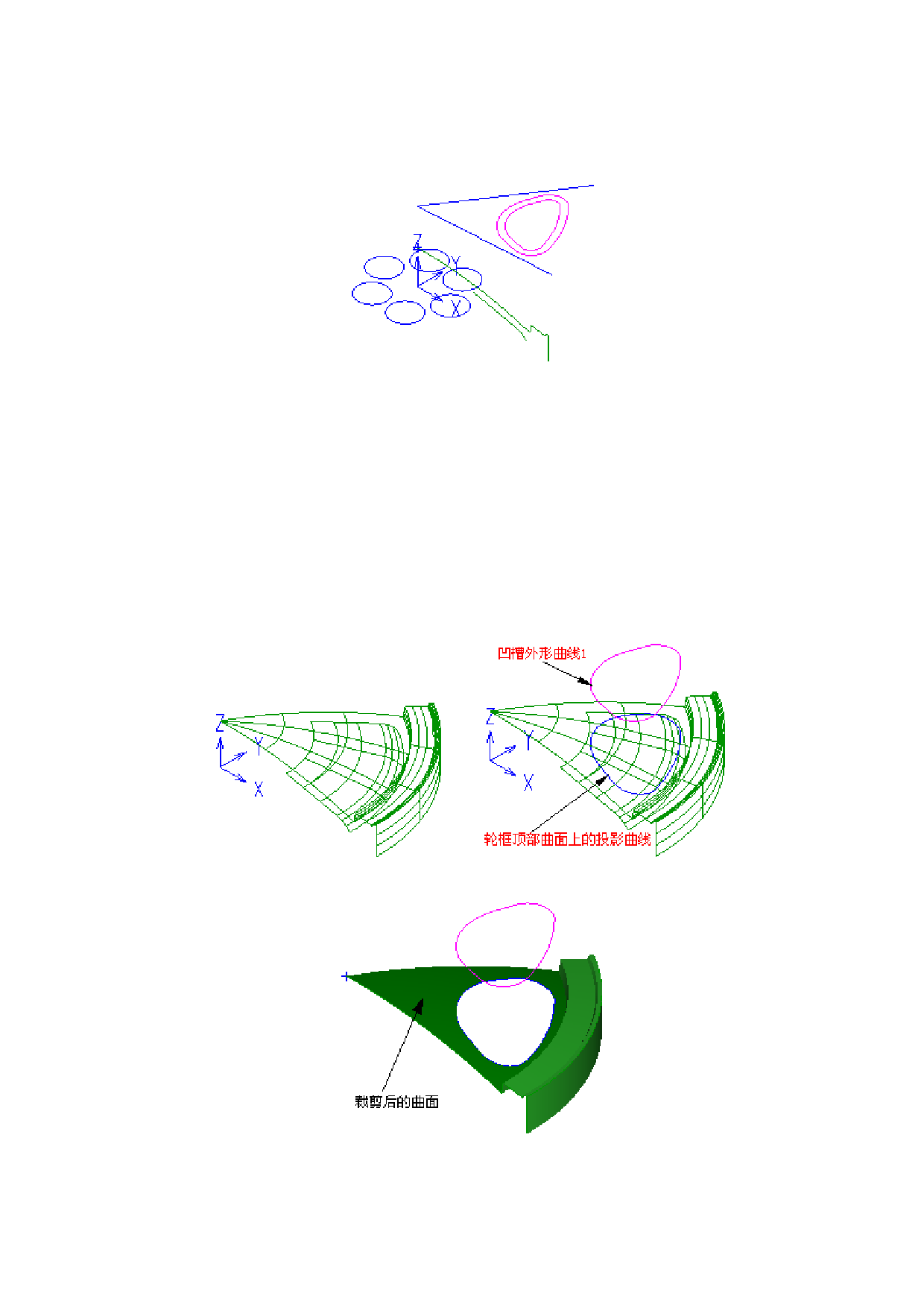

图 8-7 轴侧视图下绘制好的线架曲线图
2．8．3 构造曲面
1) 设定 Surface 层为当前绘图层；
2) 旋转曲面：选择图 8-4 所示的轮毂的两条轮廓组合曲线，旋转轴为世界坐标系 Z
轴正向，旋转角度为(0~60)，结果如图 8-8 所示；
3) 曲线投影：选择俯视绘图面内的凹槽外形曲线 1，将其沿 Z 轴负方向投影至轮框
的顶部曲面，绘制→投影到面，投影结果如图 8-9 所示；
4) 投影裁剪：用得到的投影曲线裁剪轮框顶部曲面，裁剪类型为投影裁剪，裁剪结
果如图 8-10 所示；
图 8-8 旋转曲面
图 8-9 将凹槽外形曲线 1 投影至轮框的顶部曲面
图 8-10 用得到的投影曲线裁剪轮框顶部曲面结果
