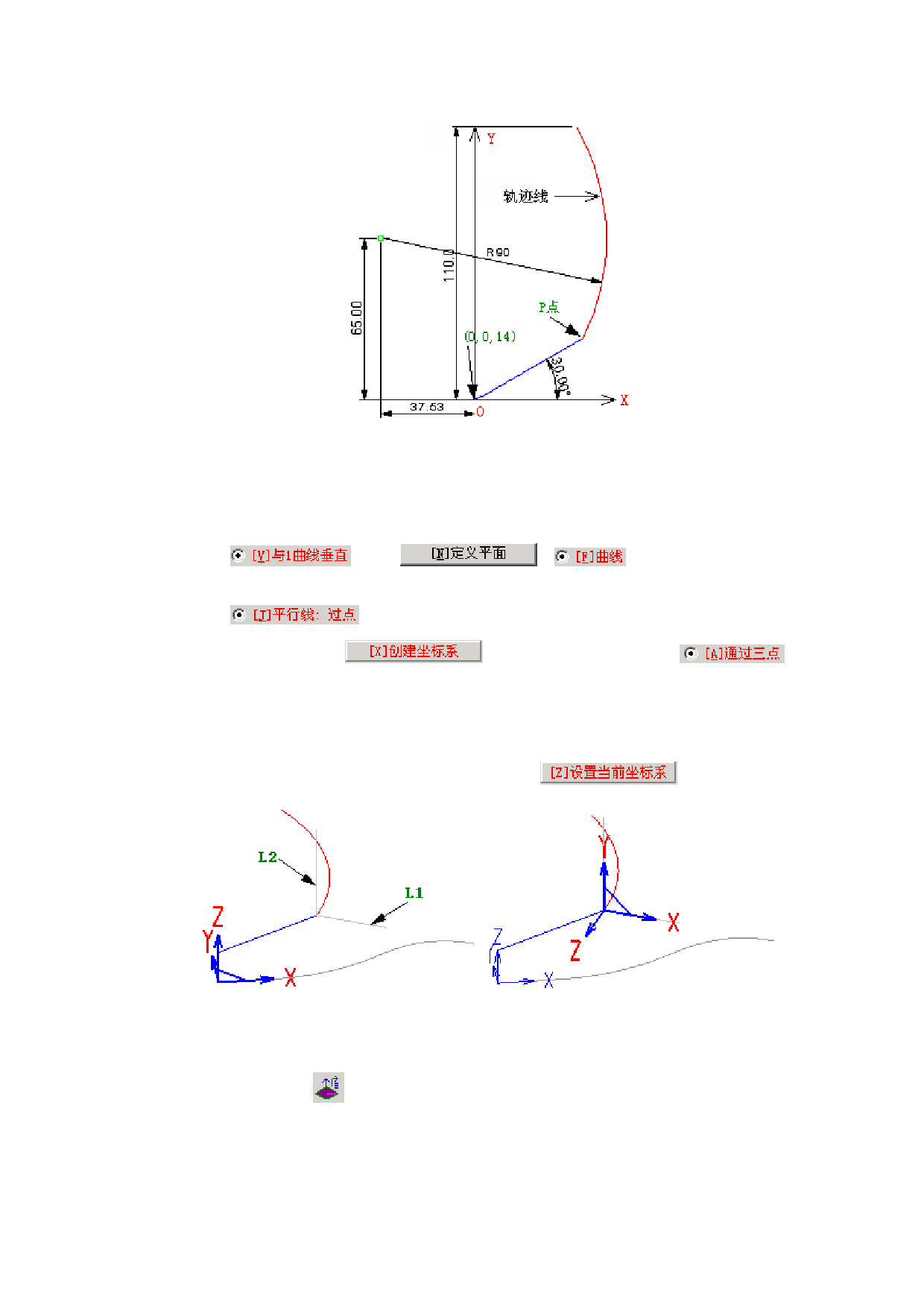

图 3-3 俯视图 XOY 绘制扫掠轨迹线
3) 定义当前图层为 UCS-1 层；
4) 在 平 行 于 世 界 坐 标 系 的 XOY 平 面 上 绘 制 轨 迹 线 在 P 点 处 的 垂 线 L1→
，注意
中
选轨迹线，如图 3-4；
5) 利用盘子旋转轴来做一条过 P 点并与世界坐标系处 Z 轴平行的一条直线 L2→
；如图 3-4 所示；
6) 创建用户坐标系
，采用“三点平面”的方法
创建用户坐标系，拾取 L1 与 L2 的交点为坐标系原点，L1 的另外一个端点为 X
轴方向参考点，L2 的另外一端点为 Y 轴方向参考点，确定后定义一坐标系名称
UCS-1；创建的用户坐标系如图 3-5；
7) 设定此新建的用户坐标系为当前用户坐标系
,如图 3-5；
图 3-4 绘制直线 L1 与 L2
图 3-5 创建并设定当前 UCS-1
8) 绘制扫掠截面线：用 F9 键来确定 UCS 的 XOY 面为当前绘图面，然后点击常用
工具条中的 按钮，将当前视图方向调整为正视于当前绘图面，在此 XOY 面
绘制 R=55 的圆弧，其中圆弧的圆心在 Y 轴上，尺寸如图 3-6；
16
    "
