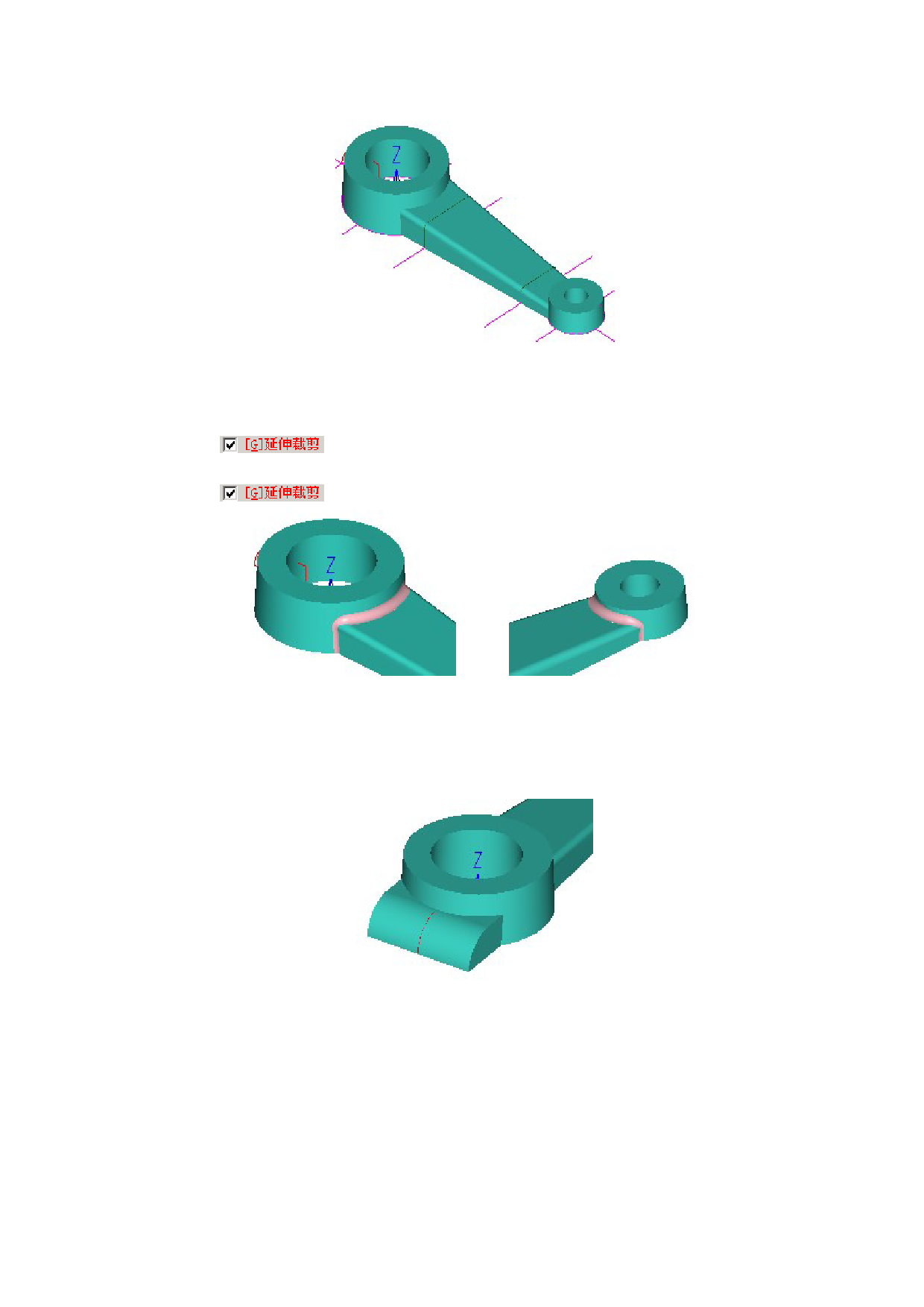

图 9-10 延伸连杆部分直纹曲面分别至大轴孔外圆面处和小轴孔外圆面处
6) 两面倒角：连杆部分曲面与大轴孔外圆面之间进行倒角，倒角半径 R=4，选择“
”选项；倒角结果如图 9-11 所示；
7) 两面倒角：连杆部分曲面与小轴孔外圆面进行倒角，倒角半径 R=3，选择“
”选项；倒角结果如图 9-12 所示；
图 9-11 连杆部分曲面与大轴孔外圆面倒角 图 9-12 连杆部分曲面与小轴孔外圆面倒角
8) 拉伸面建立大轴孔外端部曲面：选择前视绘图面中的组合曲线，沿 Y 轴进行双向
拉伸，拉伸距离为 27.5，选择“加上盖”和“加下盖”选项，拉伸完毕后删除掉
其底面和右侧面；如图 9-13 所示；
图 9-13 拉伸面建立大轴孔外端部曲面
9) 两组面倒角：第一组面选择大轴孔外端部曲面的顶面与左侧面；第二组面选择大
轴孔外端部曲面的前后两侧面，圆角半径 R=3；如图 9-14 所示；
67
    "
