2．10．1．2 绘制曲线
1) 设定 Top 层为当前绘图层，在俯视绘图 XOY 面，Z=0 和和 Z=15 平面内绘制线
架曲线，如图 10-1-3(a)所示；
2) 设定 Front 层为当前绘图层，在前视绘图 XOZ 面，Y=0 平面内绘制线架曲线，如
图 10-1-3 (b)所示：
3) 在轴侧视图 XYZ 下观察绘制好的线架曲线，如图 10-1-3(c)所示。
(a) 俯视绘图面 XOY 内曲线 (b) 前视绘图面 XOZ 内曲线 (c)轴侧视图 XYZ 下线架曲线

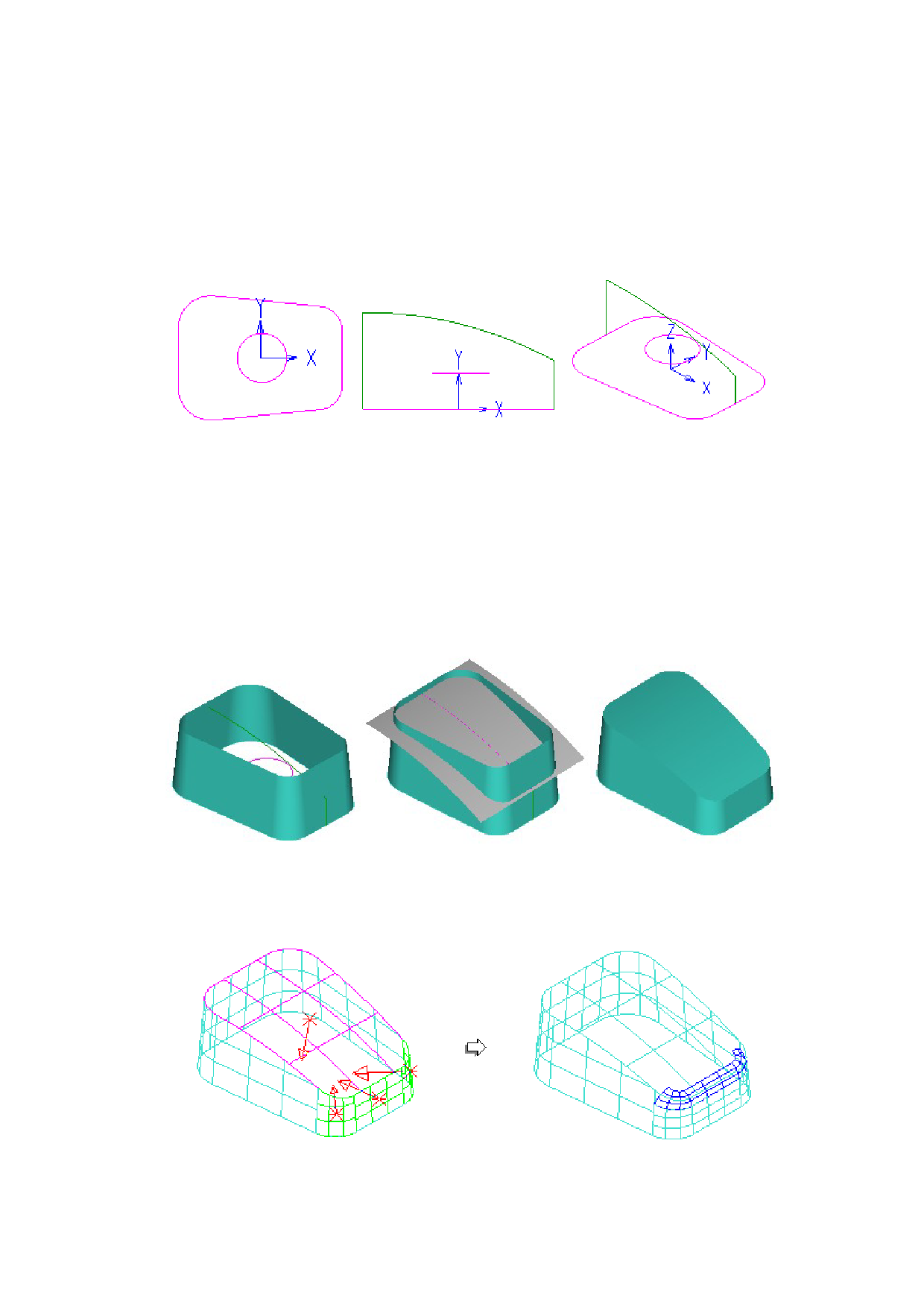

图 10-1-3 分别在俯视绘图面和前视绘图面内绘值模型线架曲线
2．10．1．3 构造曲面
1) 设定 Surface 层为当前绘图层，拉伸面生成模型侧面：选择俯视绘图面 Z=0 深度
处曲线，将其沿 Z 轴正向拉伸 45mm，倾斜角度为 5，拉伸结果如图 10-1-4 所示；
2) 拉伸曲面生成模型顶面：选择前视绘图面内圆弧曲线，将其沿双向拉伸,拉伸距离
为 45mm，拉伸结果如图 10-1-5 所示；
3) 面面裁剪：顶面与所有侧面进行面面裁剪，结果如图 10-1-6 所示；
图 10-1-4 拉伸面形成模型侧面 图 10-1-5 拉伸面生成模型顶面 图 10-1-6 顶面与侧面进行面面裁剪
4) 两组面倒角：顶面与模型右侧三个侧面之间进行面组倒角，倒角半径为 R=8;如图
10-1-7 所示；
图 10-1-7 顶面与右侧三个侧面之间倒圆角
