部两条曲线；
3）将吊钩头部 R=3.17 的圆弧从其中点位置进行打断；并采用限制串联法将吊钩底部
曲线分别组合为两条组合曲线；如图 6-4 所示；
4）设定 Sect 为当前绘图层，来绘制吊钩各截面轮廓曲线；
5）绘制截面曲线 1：通过 F9 键将绘图平面切换至世界坐标系的 ZOX 平面，通过两点
半径圆弧方法绘制出截面曲线 1，如图 6-5 所示；

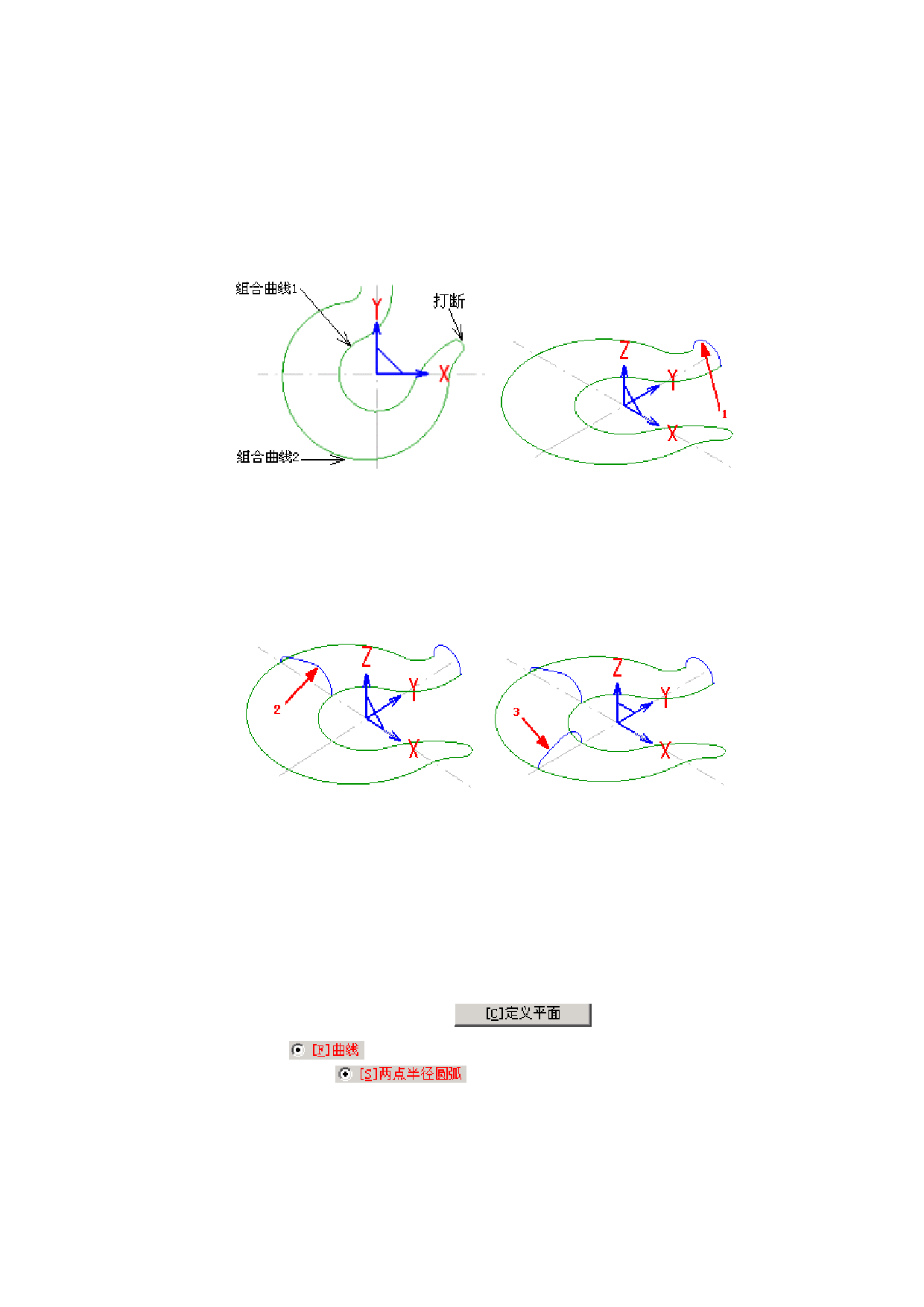

图 6-4 吊钩底部曲线
图 6-5 吊钩截面线 1
6）绘制截面曲线 2：在世界坐标系的 ZOX 平面内绘制出截面曲线 2，并将该截面线进
行组合，如图 6-6；
7）绘制截面曲线 3：通过 F9 键将绘图平面切换至世界坐标系的 YOZ 平面，在此平面
内绘制出截面曲线 3，如图 6-7；
图 6-6 吊钩截面线 2
图 6-7 吊钩截面线 3
8）绘制截面曲线 4：由于截面线 4 所在的平面均不平行于世界坐标系的三个标准平面，
因此必须先确定出该截面所在的平面，然后通过创建 UCS 或临时绘图面的方法来在
该平面内绘图；首先绘制一条直线，两端点分别为吊钩顶端 R=3.17 的圆弧的两端点，
然后通过其中一个端点绘制一条竖直的直线（采用相对坐标输入第二个点）；如图 5-
7；在此处可通过“三点平面”的方法创建新的 UCS 来定义新的绘图平面，也可以通
过在绘制圆弧命令中的定义绘制平面的方法来定义截面线 4 的绘制平面；具体方法：
在绘制圆弧 CTRL+A 命令中，点击“
”按钮，进入平面定义子命
令中，选择“
”选项，然后拾取刚绘制好的这两条直线，系统将返回到圆
弧绘制命令，选择“
”来绘制截面 4 圆弧；如图 6-8 所示；（提示：
方法 2→在 XOY 平面内作两点半径圆弧，然后 3D 旋转 90 度）
9）隐藏用于定义截面线 4 所在平面的两条直线，轴侧视图下绘制好的吊钩线架曲线
如图 6-9 示；
