图 10-1-11 用顶面上的倒角面的边界线将顶面进行裁剪
9) 拉伸曲面：选择俯视绘图平面深度为 15 处的圆，沿 Z 轴正向拉伸距离为 30，角度
为-5，加下盖；如图 10-1-12 所示；
10) 面面裁剪：拉伸面与顶面进行面面裁剪后形成孔内壁曲面，如图 10-1-13 所示：

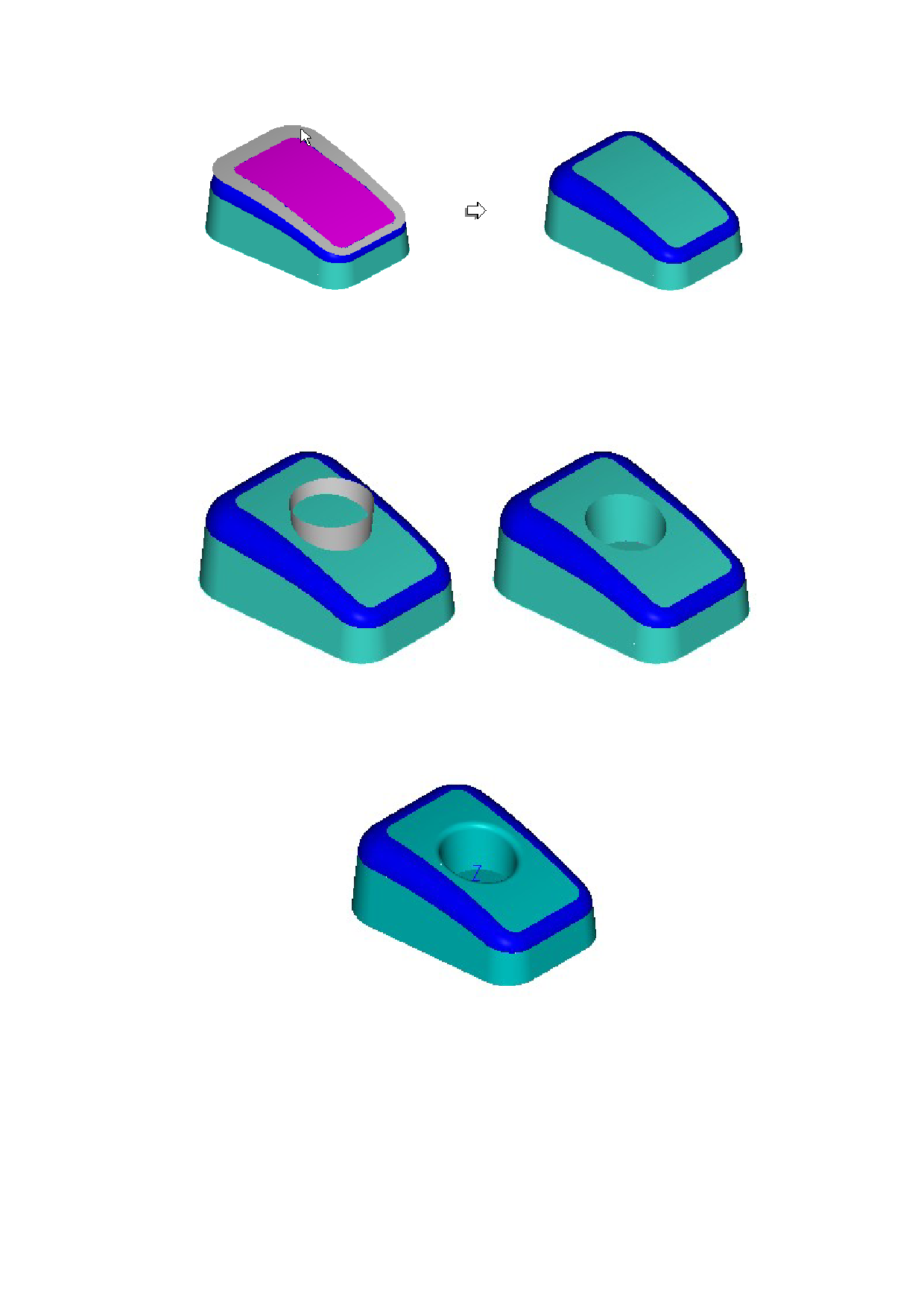

图 10-1-12 拉伸曲面
图 10-1-13 拉伸面与顶面进行面面裁剪形成孔内壁曲面
11) 两面倒角：顶面与孔内壁曲面两面进行倒角，倒角半径 R= 3，如图 10-1-14 所示；
12) 制作过程完毕，完成后的曲面模型可参考范例文件“机壳.jdp”。
图 10-1-14 顶面与孔内壁曲面两面倒角
2．10．1．4 要点说明
本例重点说明两面变半径倒角的应用。变半径倒角的用途主要有两个：
在两个面之间的不同位置处设定不同的圆角半径来实现特定的形状；
通过在倒角的两端点处设定不同的半径值来将其两端的倒圆角曲面光滑
连接起来；
下面再通过两个例子来说明曲面变半径倒角的应用，大家可以更好的体会体会：
