”选项，倒角结果如图 10-3-12 所示；
说明：此处倒角时选择了“
”选项的目的是为了下两步的两组面倒
角时，前侧面和后侧面能够与一系列光滑连接的曲面作用倒角；可以比较一下此处
若不选择“裁剪延伸”选项时，后面两步两组面倒角操作的结果和选择了“裁剪延
伸”选项后面两步两组面倒角操作的结果。

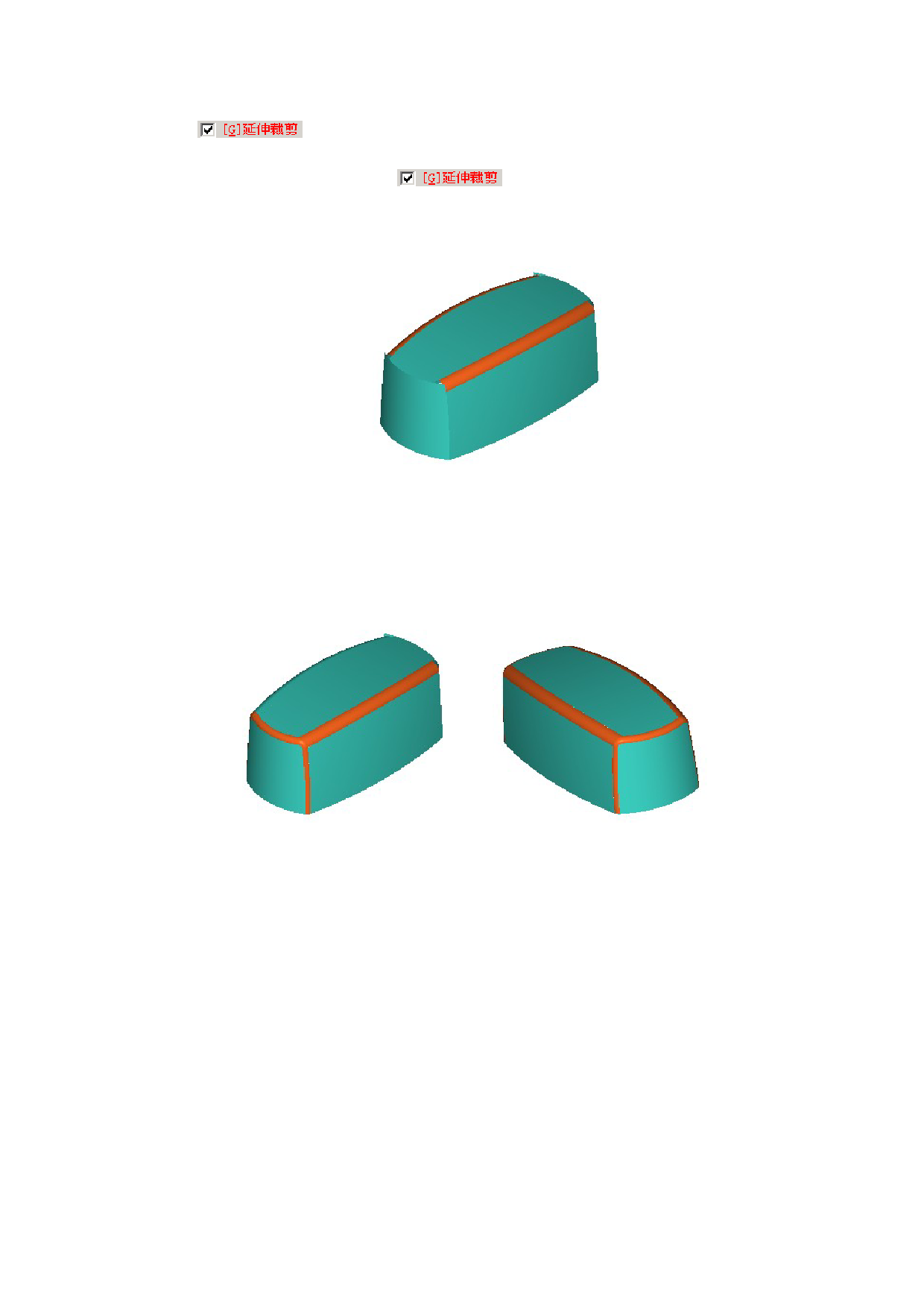

图 10-3-12 顶部曲面与左右两个侧面倒圆角
7) 两组面倒角：前侧面与其相邻的所有曲面倒圆角，倒角半径 R=9，结果如图 10-3-
13 所示；
8) 两组面倒角：后侧面与其相邻的所有曲面倒圆角，倒角半径 R=9，结果如图 10-3-
14 所示；
图 10-3-13 前侧面与其相邻的所有曲面倒圆角 图 10-3-14 后侧面与其相邻的所有曲面倒圆角
9) 拉伸面构造凹槽原始曲面：选择俯视绘图面 Z=45 平面内的矩形，将其沿 Z 轴正
向进行拉伸，拉伸距离：110，加下盖，拉伸完毕后删除拉伸前侧面，得到的凹槽原始
曲面如图 10-3-15 所示；
10) 三面倒角：在凹槽曲面下面两个角点处进行三面等半径倒圆角，倒角半径
R=13，倒角结果如图 10-3-16；
91
    "
