图 2-13 等轴侧图 XYZ 下 已变换平移好的线架曲线
总结 ：二维平面绘图法和三维空间绘图法 它们两个的最终作图结果是一致的。很
多人用惯了 JD4.0 版本，不适应 5.0 三维作图方式，所以完全可以按照以前的思路依
旧二维平面作图，画图完毕后进行各个坐标系之间的变换和平移就可以了。
2．2．3 构造曲面模型
1）设置当前图层为 Surface 层；
2）拉伸面构造模型的上部和左右侧面：选择 XOZ 平面内的组合曲线，对其沿 Y 轴方向进
行
，拉伸距离 29.845，选中“
”选项，结果如图 2-14 所示；
3）拉伸面构造模型左右两个侧面：分别选择 XOY 平面内矩形的上下边，沿 Z 轴正向进行
拉伸，拉伸距离为 30.48，倾斜角度为 5º；注意要调整倾斜角度的正负使得其符合拔模角
度的正确方向；拉伸结果如图 2-15 所示；

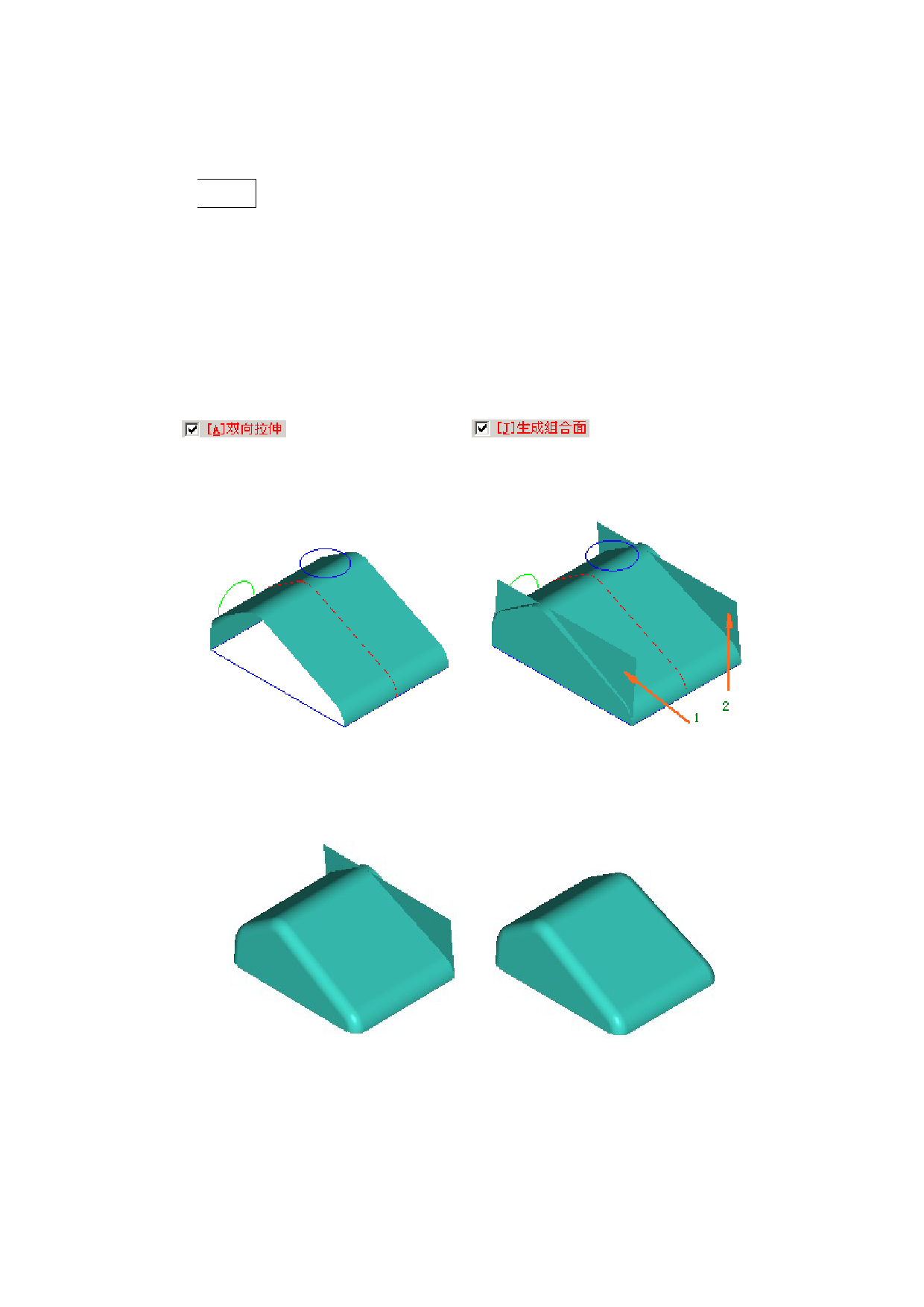

图 2-14 拉伸面构造模型左右侧面和上部曲面 图 2-15 拉伸面构造模型左右侧面
4）模型前侧面与左右侧面和上面进行两组面倒角，倒角半径 R=5.08，结果如图 2-16；
5）模型后侧面与左右侧面和上面进行两组面倒角，倒角半径 R=5.08，结果如图 2-17；
图 2-16 前侧面与左右及上部曲面倒圆角 图 2-17 后侧面与左右及上部曲面倒圆角
说明：可以将上面两步倒角操作合为一步来完成，采用两组面倒角命令，第一组面选择模
型的前后两个侧面，第二组面选择模型的左右和上部曲面，注意各曲面上的箭头指向；
11
    "
