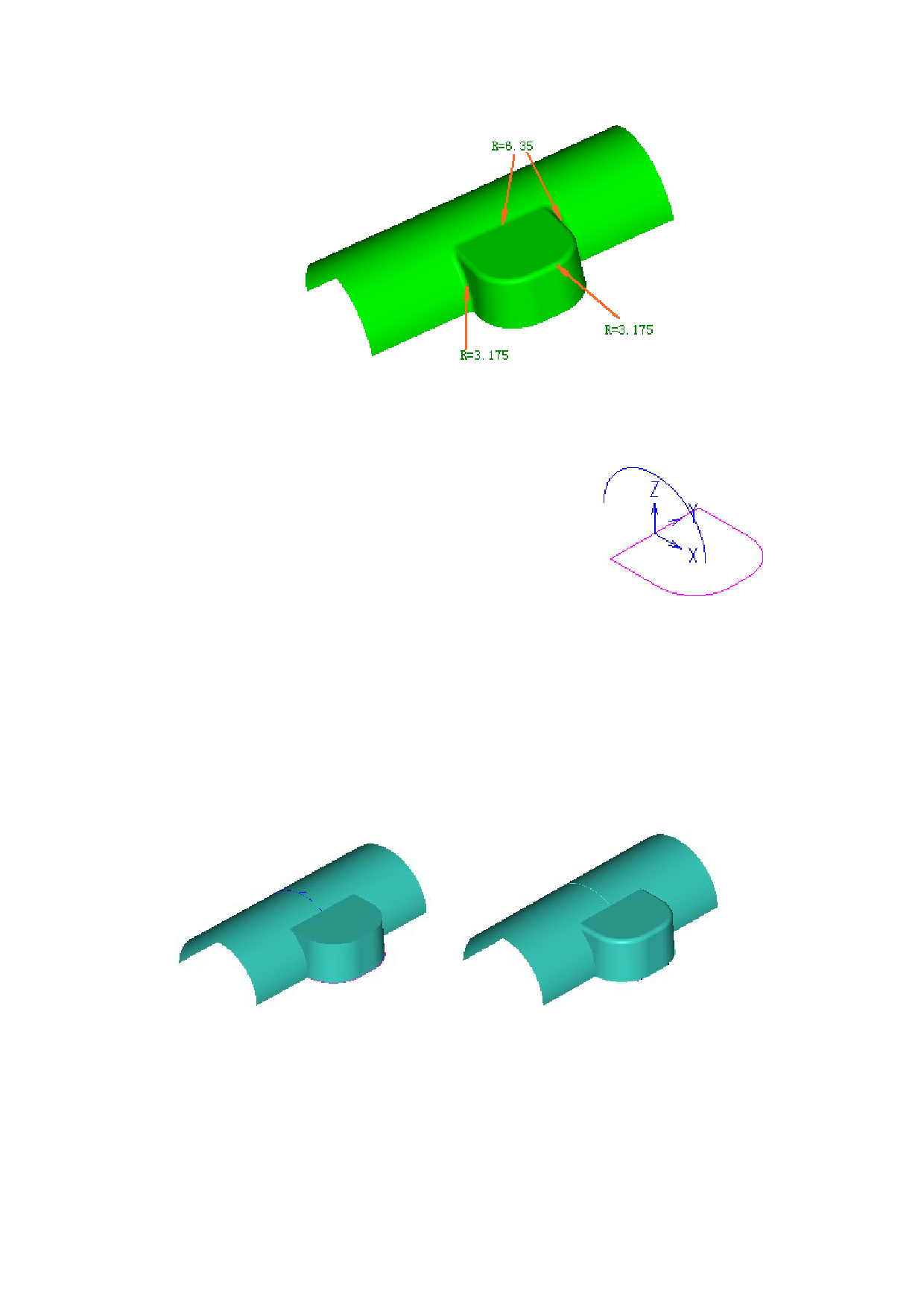

图 10-1-23 变半径倒角
原始曲面的构造和倒圆角的步骤如下：
前 视 绘 图 XOZ 面 Y=0 深 度 处 绘 制 圆 弧 ： 圆 心
(0,0),半径 R=36.5,角度(0~180)；
俯视绘图 XOY 面 Z=0 深度处绘制矩形，两角点
为(0,-31.75)和(60.55,31.75)；矩形右边曲线与上边
曲线和下边曲线倒圆角 R=25.4，然后对这六条曲
线进行组合；
绘制出的线架图如图 10-1-24 所示：
拉伸曲面：选择前视绘图面圆弧曲线，拉伸距离
图 10-1-24 线 架
图
为 80，双向拉伸；
拉伸曲面：选择俯视绘图面组合曲线，拉伸距例为 31.75,倾斜角度为 3，加上盖；
绘制出的曲面如图 10-1-25 所示：
利用面组倒角和两面变半径倒角进行曲面之间的圆角过渡；注意倒角的顺序，
如图 10-1-26——图 10-1-29 所示：
利用半圆柱面上的倒角面的边界线对该圆柱面进行裁剪，然后删除掉一些不需
要的曲面即可。
图 10-1-25 倒角前的原始曲面
图 10-1-26 面组面倒角(R=3.175)
