图 7-14 曲面等距
9) 拉伸面构造模型底部曲面：选择 ZOX 面内的 R=800 圆弧，沿 Y 轴方向进行双向
拉伸，拉伸距离 40。拉伸结果如图 7-15 所示；

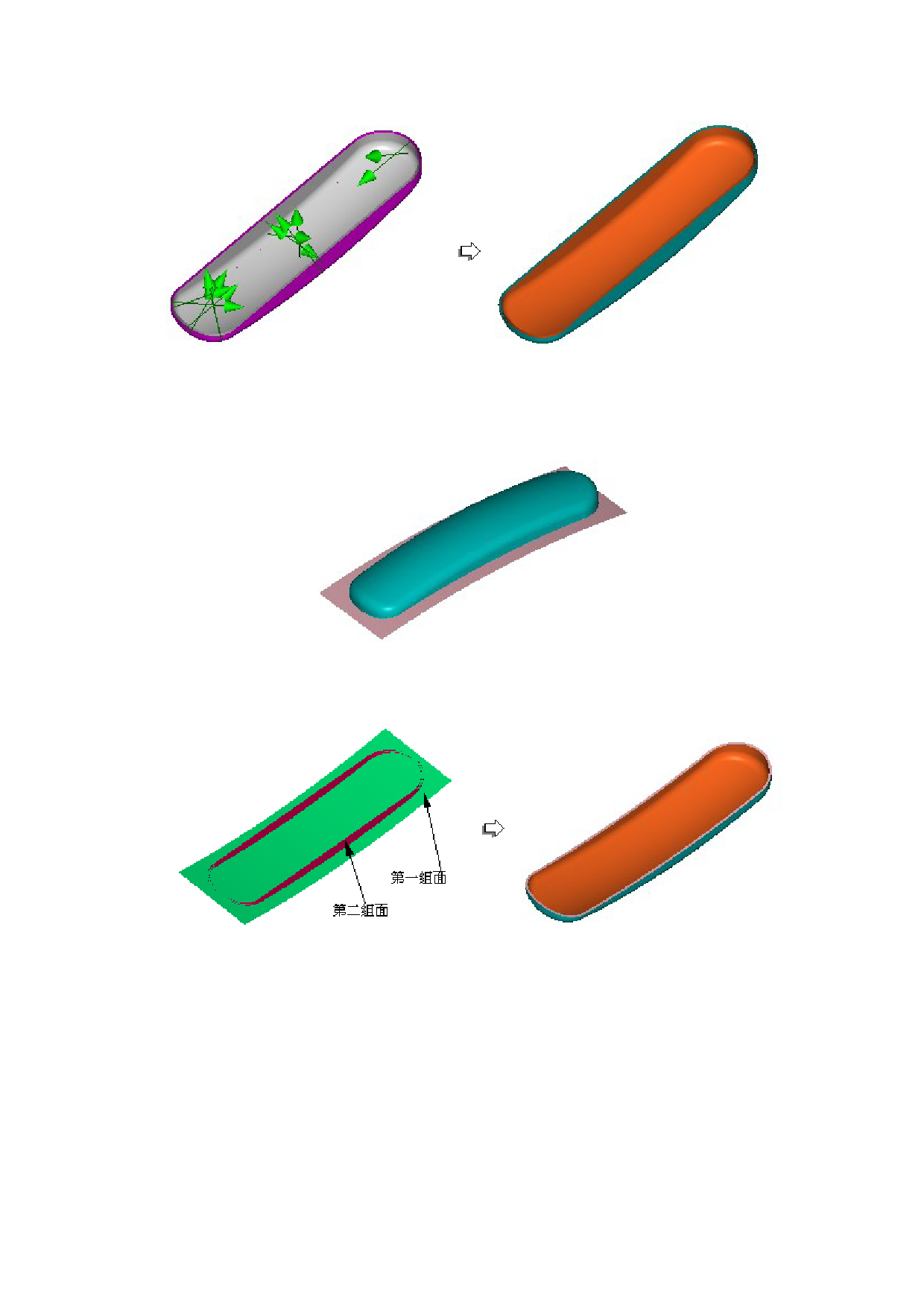

图 7-15 拉伸面生成模型底部曲面
10) 模型底部拉伸面与模型侧面及其等距面进行面组裁剪，如图 7-16 所示；
图 7-16 底部曲面与电话机的侧面及其等距面进行面组裁剪
11) 关闭三个曲线层的显示，模型制作过程完闭，存盘。
2．7．4 要点说明
（1）制作完后的曲面模型可参考范例文件“电话机手柄后盖.jdp”；
（2）在进行单截面单轨扫掠时，注意应将截面线与轨迹线的一个端点放在同一个平面
内，若轨迹线为一个闭合的曲线，则截面线应放在轨迹线的起点处的某一平面内。本
例中由于截面线在轨迹线的中间，因此我们将轨迹线在截面线处打断成两段来进行扫
掠；另外本例中的截面线和轨迹线保持垂直，则可以不将轨迹线打断，而将截面线绘
52
    "
