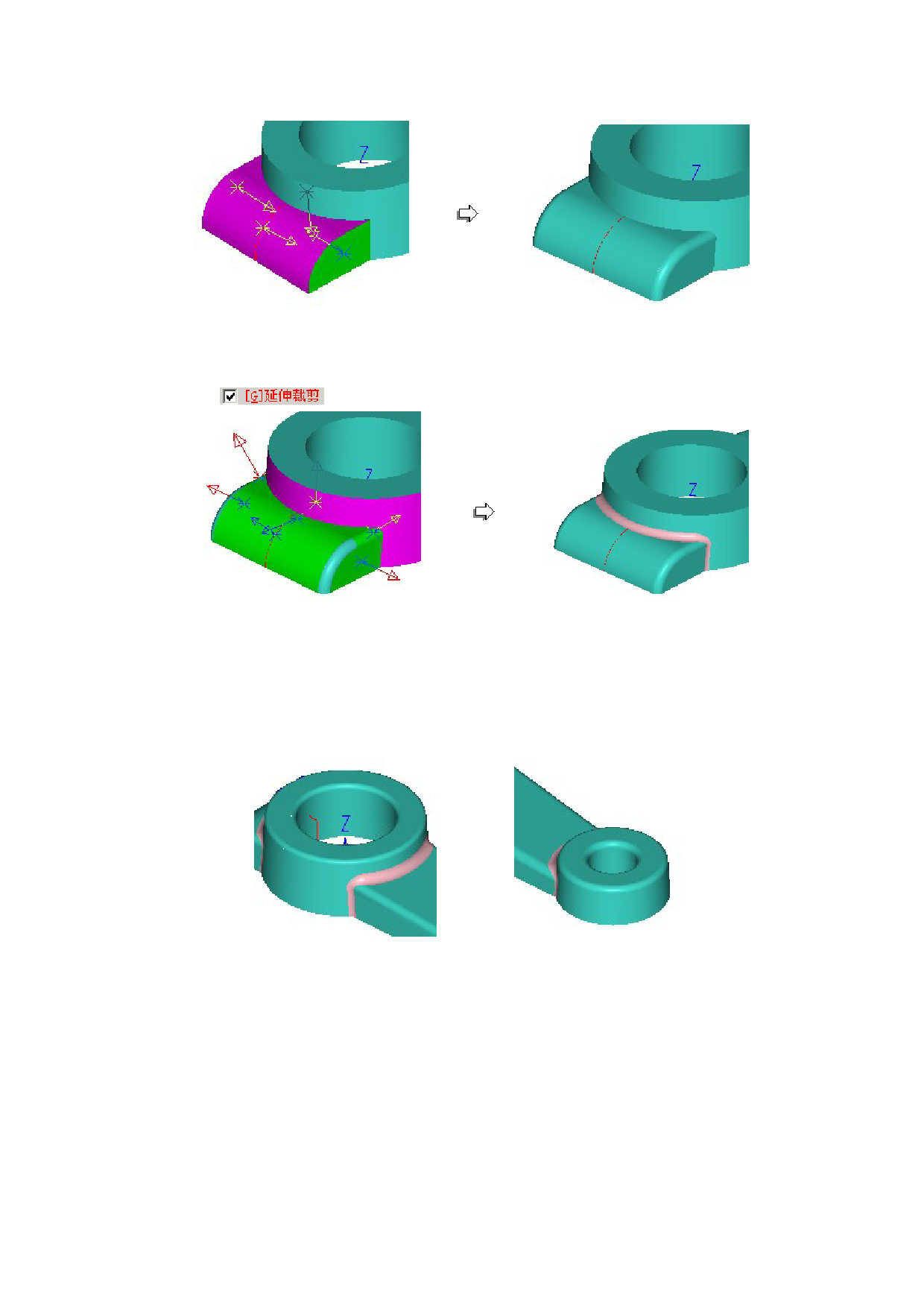

图 9-14 大轴孔外端部曲面之间进行两组面倒角
10) 两组面倒角：大轴孔外圆面与其端部曲面之间倒圆角，倒角半径 R=3，选择“
”选项；如图 9-15 所示：
图 9-15 大轴孔外圆面与其端部曲面之间倒圆角
11) 两组面倒角：大轴孔上盖曲面与其内外圆面倒圆角，倒角半径 R=2；结果如图 9-
16 所示；
12) 两组面倒角：小轴孔上盖曲面与其内外圆面倒圆角，倒角半径 R=2；结果如图 9-
17 所示；
图 9-16 大轴孔上盖曲面与其内外圆面倒圆角 图 9-17 小轴孔上盖曲面与其内外圆面倒圆角
13) 制作过程完毕，可参考范例文件“连杆.jdp”。
68
    "
