是通过单向蒙皮的方法构造的，其中的构造曲线为平面曲线投影到曲面上获得；②瓶
身上的凹陷曲面示通过等距面做成，然后绘制凹槽的特征线做拉伸面，与两个曲面进
行面面裁剪得到，可参考后面 2.8 例子—轮毂—吹风机）

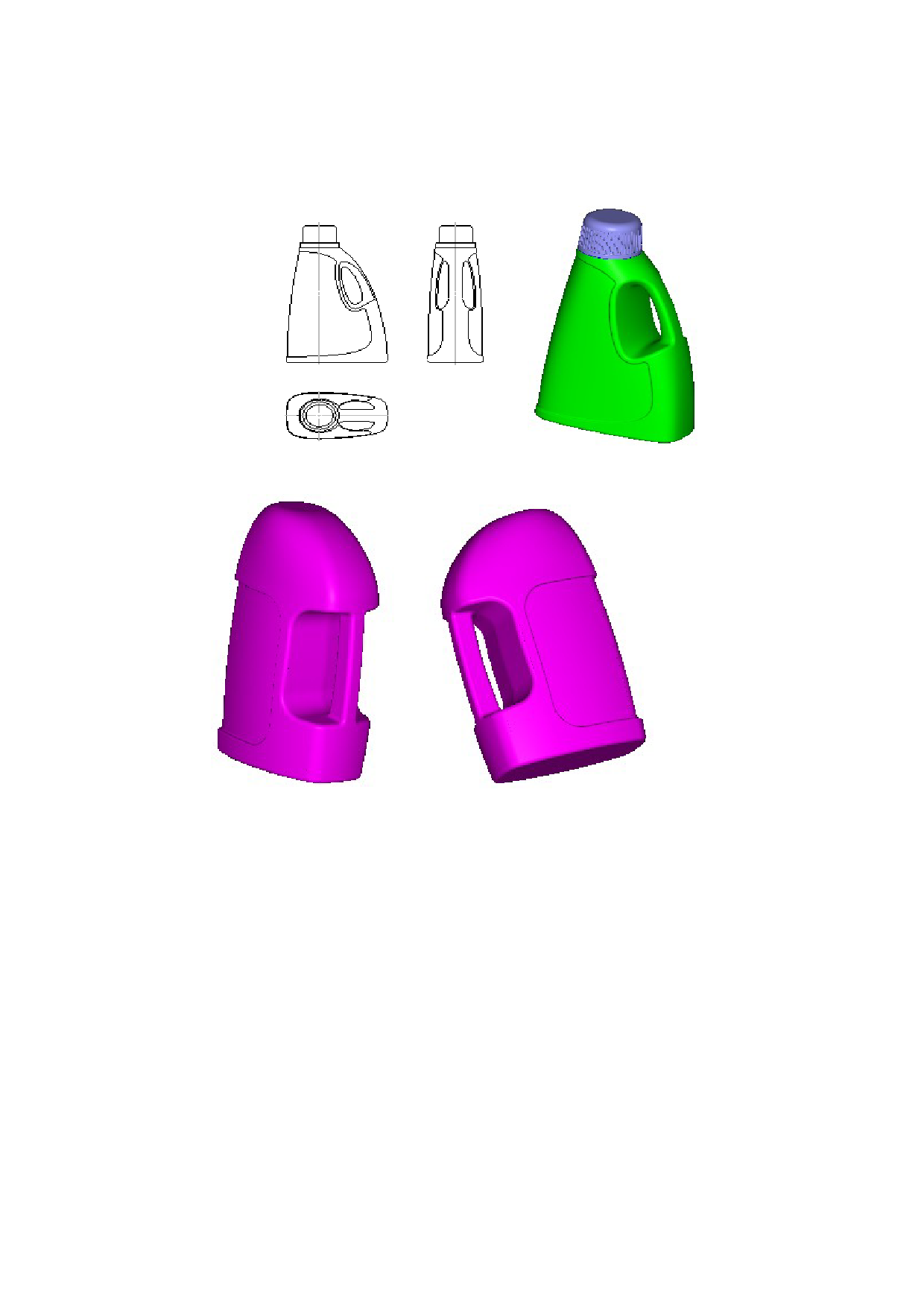

图 5-15(a)瓶子的平面视图
图 5-15(b)完成后的曲面模型
图 5-16 瓶子曲面模型
（3）蒙皮面操作过程中，如果截面线均为闭合曲线，则要求截面线的起点要对应一致，否
则会发生扭曲现象，如本例中把手持握部分蒙皮曲面的生成。特别是在将闭合的组合曲
线做为蒙皮截面线时，曲线组合操作最好采用限制串链的方法，这样可以比较直观地定
义组合曲线的起点。
另外，还可以通过将曲线在某一点处进行打断来重新进行组合后定义曲线的起点。
图 5-17 和图 5-18 所示分别为一圆角矩形截面曲线（截面 1）在椭圆（截面 2）和圆（截
面 3）在起点对应点调整前后进行单向蒙皮操作的曲面形态，起点调整后的曲面明显
比调整前的形态要好。起点的调节应使曲面的扭曲最小，常常使得各截面线在某一视
图下节点对应一致，图 5-18 为在调整截面起点使得在俯视图中起点一致。
同样的，由两条光滑的闭合曲线做直纹面时，也可以参照这种方法来调整起始点。
