分不容易被选中或容易选错而导致一些不必要的失误时，可以先进行曲面分割，然
后隐藏掉其它一些曲线或曲面后再将分割后多余的曲面删除掉。
2．10．4 外帽

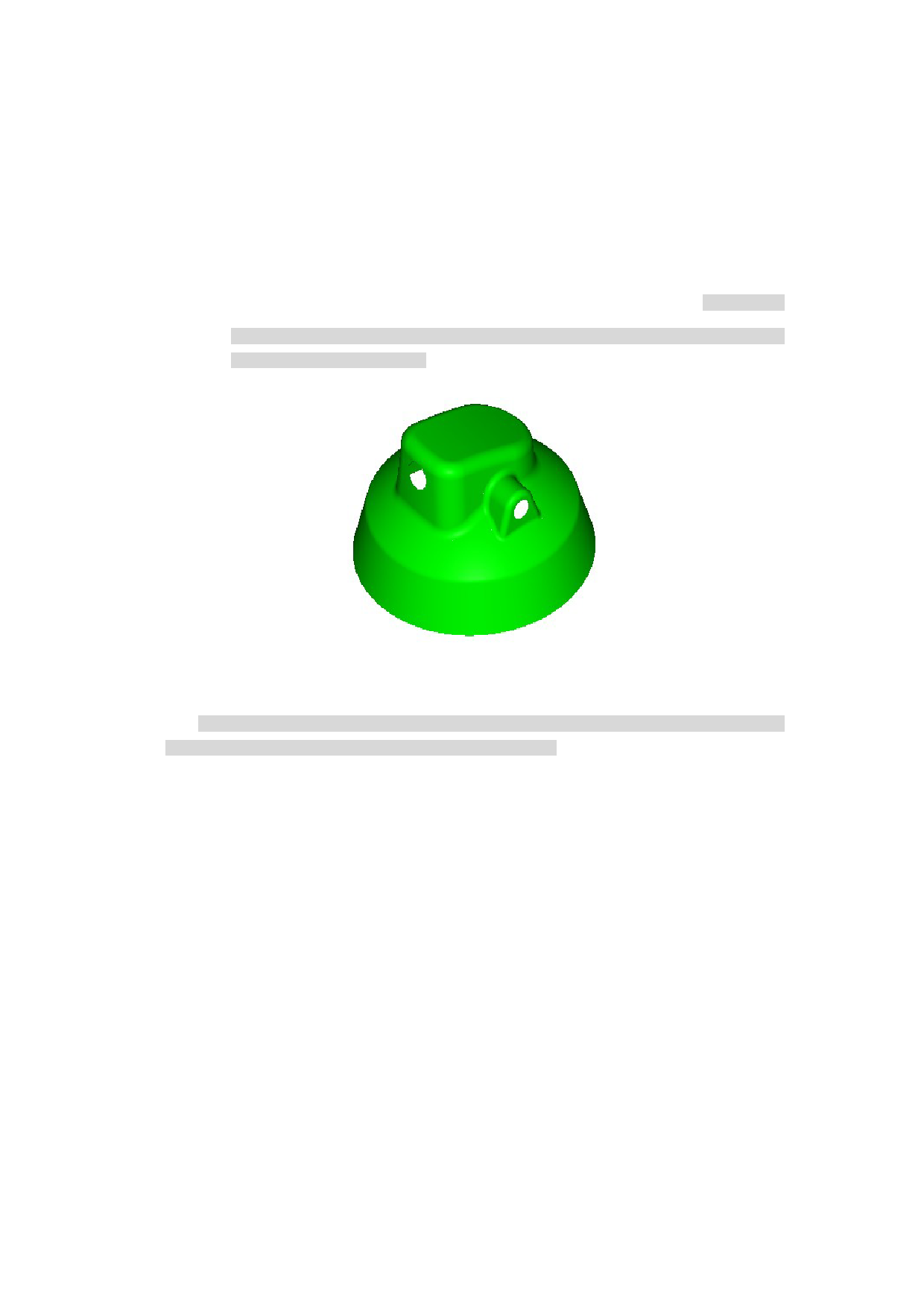

如图 10-4-1 所示的曲面模型，完成后请仔细体会本例中倒角的顺序：在构造凸起
形状时，最好先做凸台各曲面之间的圆角，再进行凸台曲面与模型主曲面或其
它曲面之间的裁剪或倒角。
图 10-4-1 曲面模型
从图中可看出，本模型主体上为一个旋转曲面，再在其上添加了一个大凸台和一个
小凸台，因而应采用“堆积木法”来进行模型的构建；
2．10．4．1 新建图层
在图层管理器中新建四个图层，名称分别为 Top、Front、Side 及 Surface 层；
2．10．4．2 绘制曲线
1) 设定 Front 层为当前绘图层，绘制前视绘图面内曲线：
在 Y=0 平面内绘制旋转轴线和截面线，尺寸如图 10-4-2(a)；
在 Y=50 平面内绘制一圆，圆心点(0,120)，半径 R=13.465；
在前视绘图面 XOZ 中绘制的曲线如图 10-4-2(b)；
