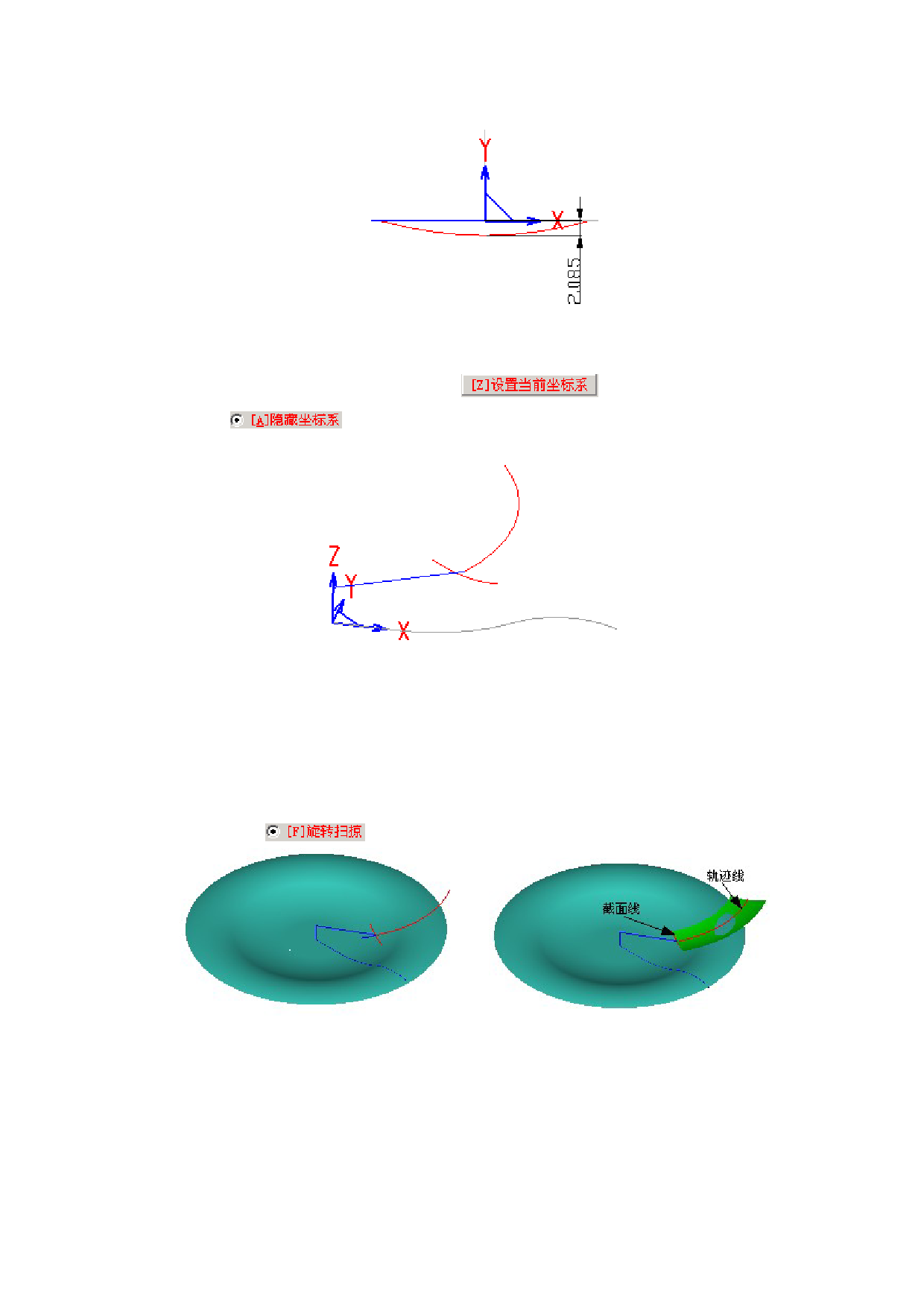

图 3-6 绘制扫掠截面线(圆弧)
9) 设 定 世 界 坐 标 系 为 当 前 UCS
， 隐 藏 新 创 建 的 UCS-1
和直线 L1 与 L2，在三维空间视图下观察绘制好的线架曲线，如
图 3-7 所示。
图 3-7 轴侧视图 XYZ 下绘制好的的线架曲线图
2．3．3 构造曲面
1) 设定 Surface 为当前图层；
2) 旋转曲面构造盘体曲面：选择世界坐标系中 XOZ 平面内的旋转截面线和旋转
轴，旋转角度为（0-360）；如图 3-8 所示：
3) 单轨单截面扫掠面构造凹陷部分原始曲面：截面线和轨迹线如图 3-9 所示，选
择“
”选项；
图 3-8 旋转曲面
图 3-9 单轨单截面扫掠面
4) 3D 旋转变换复制扫掠面：选择上一步绘制好的凹陷部分原始曲面进行圆形阵
列，选择 XOZ 平面中的旋转轴直线，阵列数目:11，角度:30，选择“保留原始图
形”选项；变换后结果如图 3-10 所示：
5) 将变换后的 12 个曲面选中与盘体旋转面进行面面裁剪得到盘体曲面上的凹陷
部分曲面，如图 3-11 所示：
17
    "
