6）拉伸面构造模型顶部凸台：选择平行于 XOY 平面 Z 高度为 45.72 平面内的圆，沿 Z 轴
负向进行拉伸，拉伸距离为 30，拉伸角度- 5，
；如图 2-18 所示；
7）凸台顶部倒圆角：选择凸台的顶面和侧面进行两面倒圆角，倒角半径 R=1.0，结果如图
2-19 所示；
8）凸台曲面与模型上部曲面进行两组面倒圆角：倒角半径 R=5.08，如图 2-20 所示；

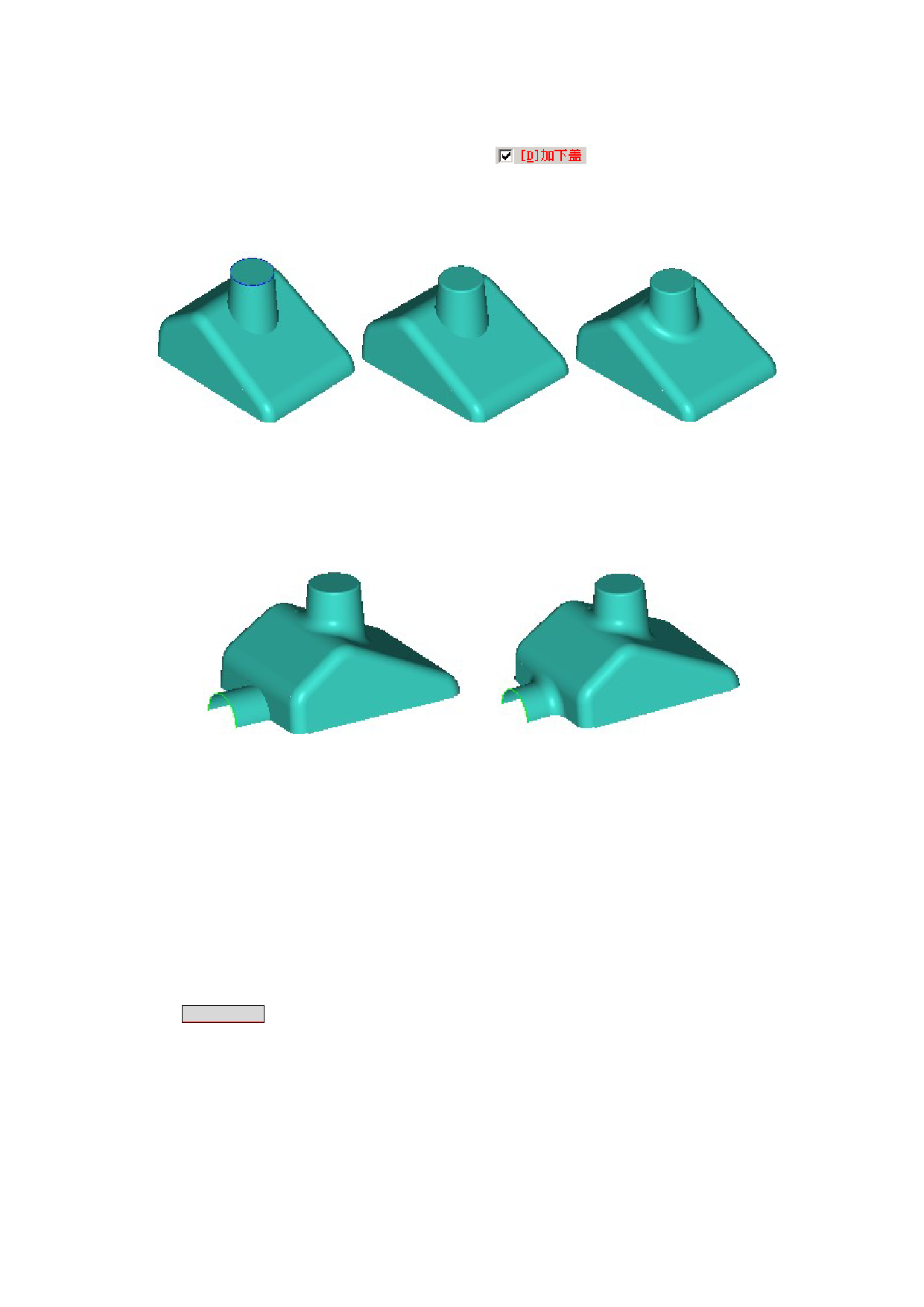

图 2-18 拉伸曲面构造凸台 图 2-19 凸台顶部曲面倒角 图 2-20 凸台曲面与模型上部曲面倒角
9）拉伸面构造模型左边凸台：选择模型右侧的圆弧曲线，沿 X 轴正向进行拉伸，拉伸距离
为 20，拔模角度为 0 度，结果如图 2-21；
10）左边凸台曲面与模型的左侧面进行两组面倒角操作：倒角半径 R=5.08，如图 2-22；
图 2-20 拉伸面构造模型左侧凸台曲面
图 2-22 左侧凸台曲面与模型左侧曲面倒圆角
11）曲面模型制作过程完闭。
2．2．4 要点补充说明
（1）可参考 范例文件夹 JDP5X→Samples→SurfMill 文件夹中“基础建模.jdp”；
（2）如果模型在几个标准视图下有不同的轮廓特征形状，这时可以先生成模型的各个侧
面和上下面来，然后通过面面裁剪或其它方法得到模型的大致形状，这种造型方法称为
“交叉成型法”；本例中就先做出了模型的左右前后侧面和上部曲面，然后通过面组倒
角的方法得到了模型的主体形状。
下面我们通过一个例子再来体会这种方法：
采用“交叉成型法”制作图 2-23 所示的模型；
12
    "
