的原点常常取在曲线上），接着应确定出 UCS 的 X 轴和 Y 轴方向（这儿经常需要
做曲线的垂线或切线等辅助直线）；
根据尺寸要求在这个新建的坐标系的 XOY 面内来绘制截面曲线；注意为了方便，
绘制截面时可将视图调整为正视于当前绘图平面的方向；
采用单轨多截面扫掠法，依次选择各截面和轨迹线来生成手柄部分的扫掠曲面

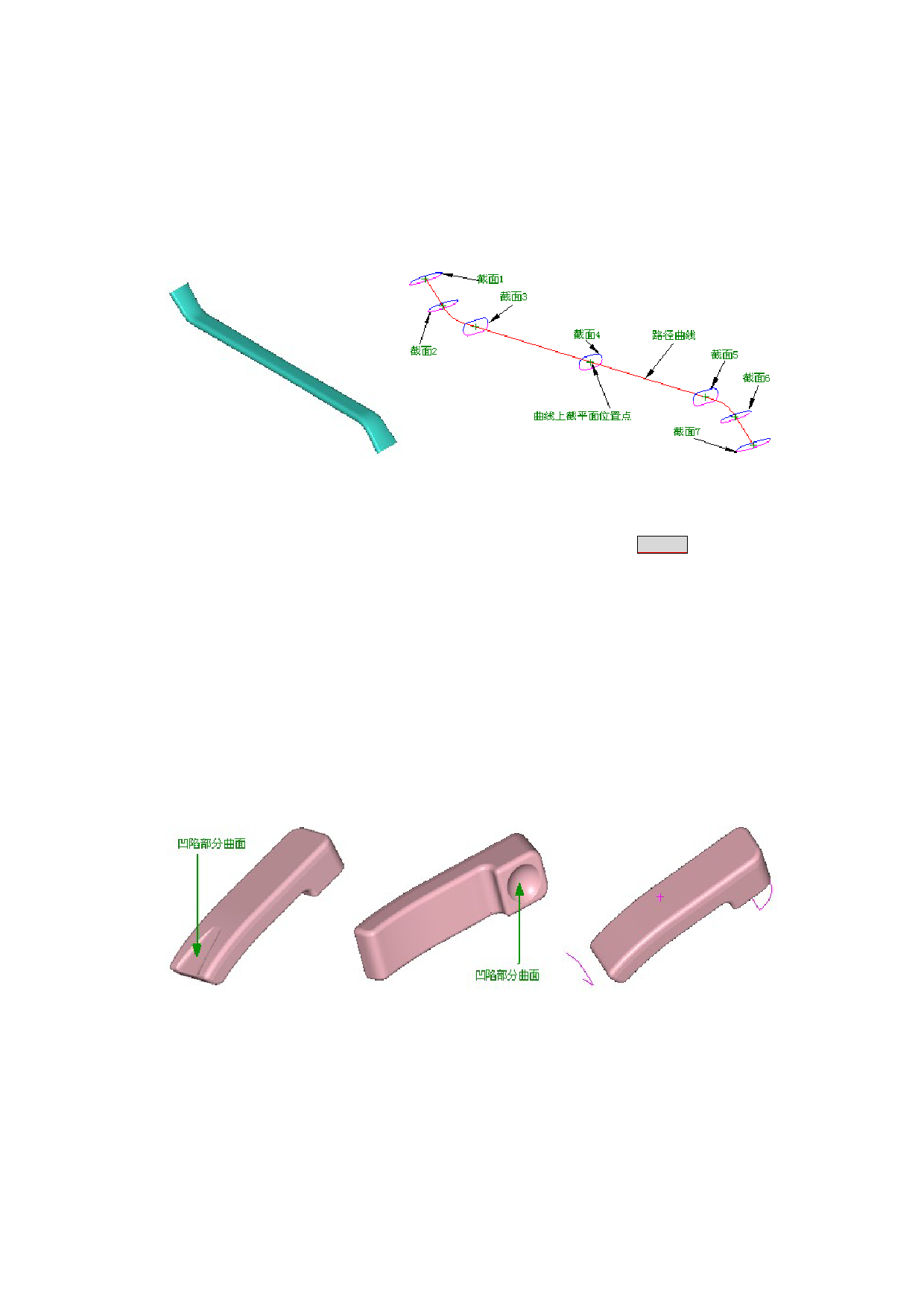

图 3-13 扳手手柄部分曲面 图 3-14 构造扳手手柄部分扫掠曲面的截面线和轨迹线
（3）本例中盘子上凹陷部分曲面是通过生成的凹陷部分原始曲面与旋转面进行裁剪得到
的，我们可以把这种模型中凹陷或凸起部分曲面的制作方法称为“交错法”，这种方法
的思路为：
首先建立一个父曲面，即凹陷和凸起曲面所附着的曲面；
然后建立凹陷或凸起部分的原始曲面；
最后通过这两组(个)曲面进行相互裁剪得到父曲面上凹陷或凸起部分的曲面；
根据要求在父曲面和凹陷或凸起曲面之间进行倒圆角光滑过渡。
这种方法的好处是直接、方便，不过生成裁剪前的凹陷或凸起部分原始曲面有时不
是能够明确控制的。
下面以两个例子来进一步说明利用这种方法来制作凹陷或凸起部分曲面，具体模型
可参考范例文件“凹陷曲面 1.jdp”：
① 图 3-15 为一型号的电话机模型上两处凹陷部分，图 3-16---图 3-18 说明了这两
处凹陷部分曲面的制作方法和步骤：
图 3-15 电话机上凹陷部分曲面
图 3-16 准备好曲面及构造曲线
