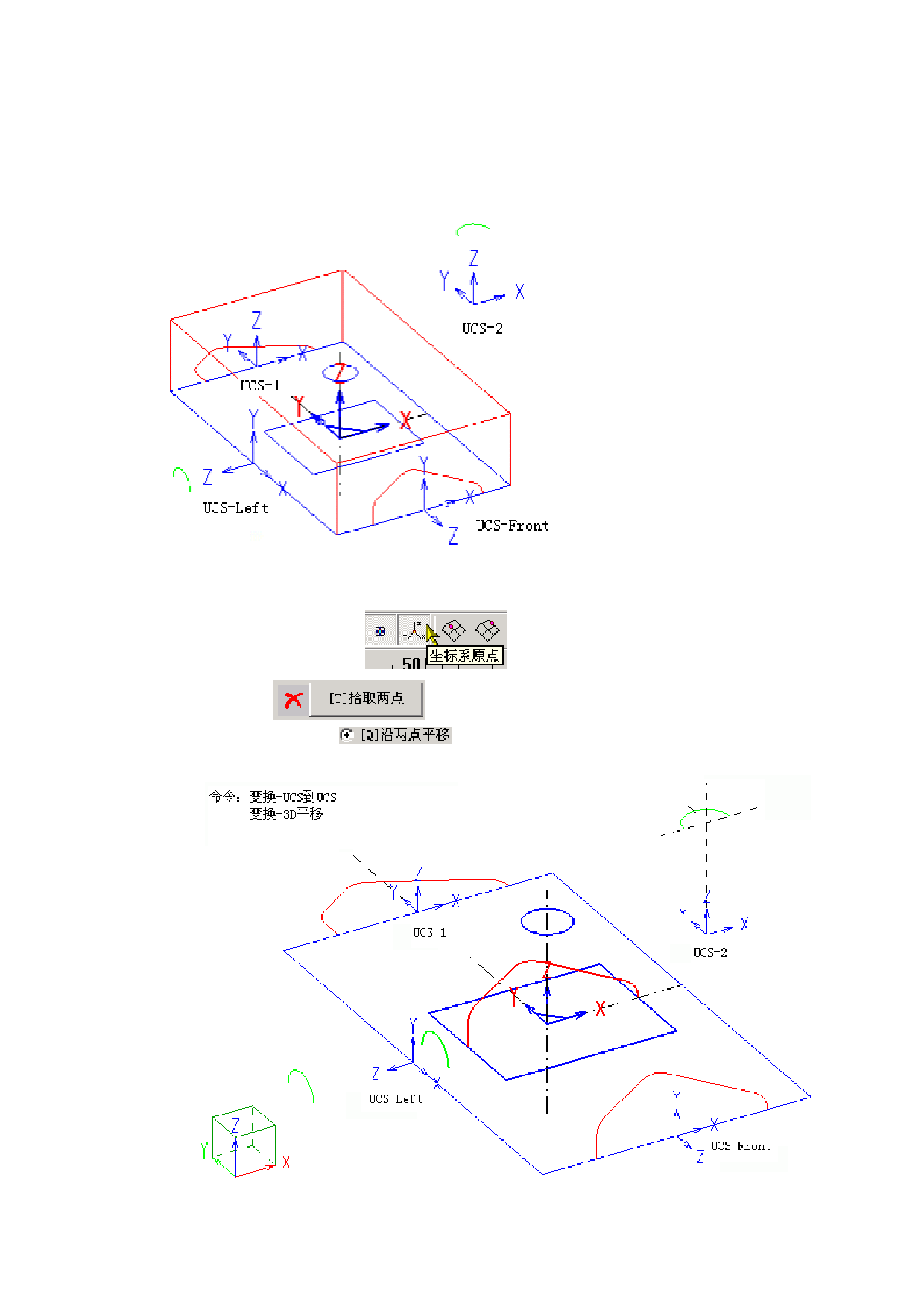

图 2-11 等轴侧图下的各坐标系
8）选择“变换→UCS 到 UCS”命令，选择好图形，参考坐标系和目标坐标系，把
UCS-1 和 UCS-2 做好的平面图分别变换到 UCS-Front 和 UCS-Left 坐标系中，如图 2-
12 所示；
图 2-12 变换→UCS 到 UCS
9）鼠标压下捕捉功能中
按钮，选择“变换→3D 平移”命令，选
中图形，点
按钮，分别选中坐标系 UCS-Left 的原点与系统世界
坐标系的原点，选“
”，结果如图 2-13 所示；坐标系 UCS-Front 的图
形也同样方法平移到世界坐标系中。
10
    "
