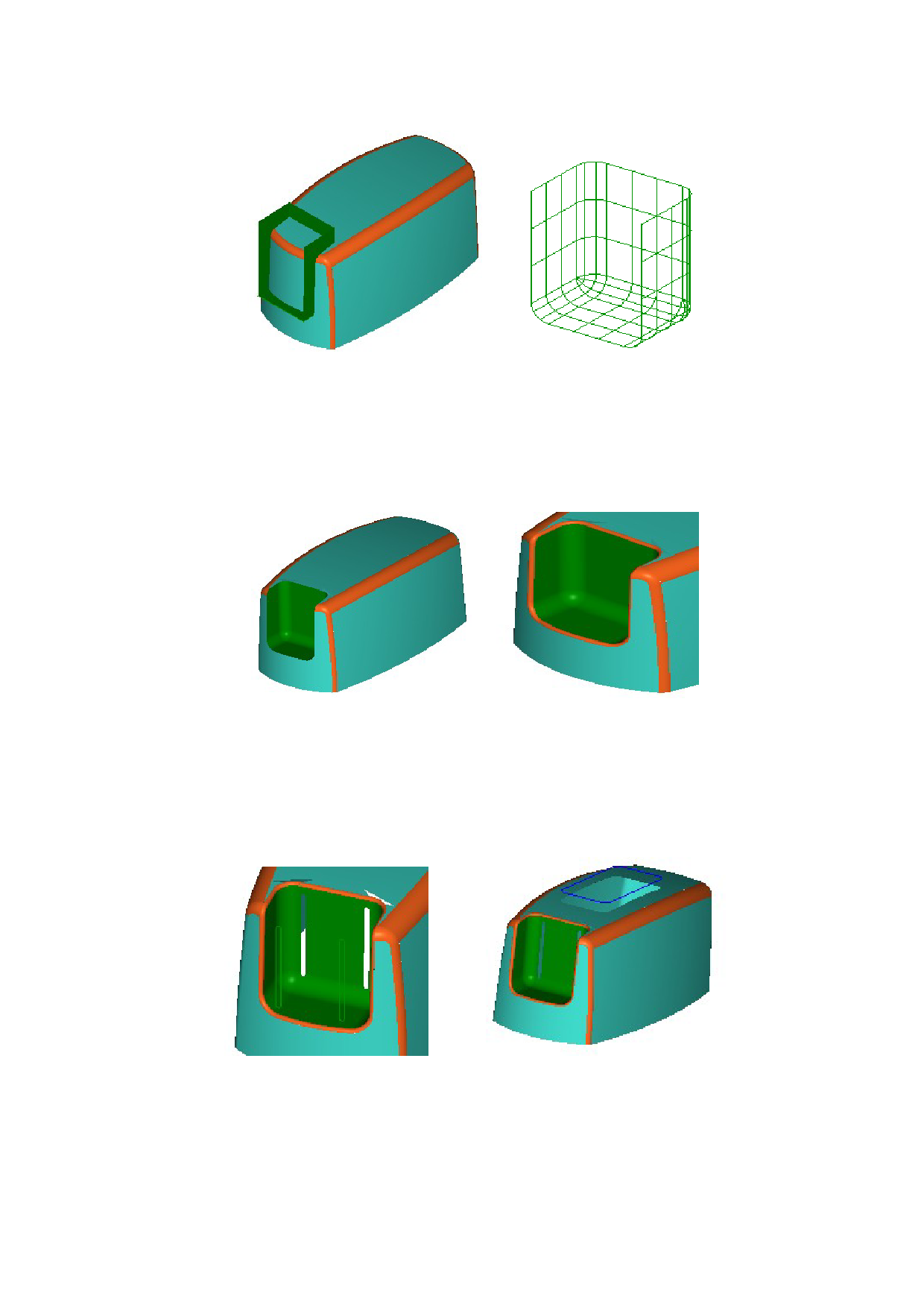

图 10-3-15 拉伸面构造凹槽曲面
图 10-3-16 凹槽曲面倒角
11) 面面裁剪得到凹槽部分曲面：第一组面选择凹槽曲面；第二组面选择模型的前
侧面、顶面及这两面之间的倒角面；如图 10-3-17 所示；
12) 两组面倒角：凹槽部分曲面与槽的周围相邻曲面之间倒圆角，倒角半径 R=2.5，
结果如图 10-3-18 所示；
图 10-3-17 面面裁剪得到凹槽部分曲面 图 10-3-18 凹槽部分曲面与其周围相邻曲面之间倒圆角
13) 线面裁剪：选择前视绘图面 Z=160 处的两条圆角矩形组合曲线，曲面选择凹槽
后侧面，裁剪类型：投影线裁剪，投影放向矢量(0,1,0)；裁剪结果如图 10-3-19 所示；
14) 线面裁剪：裁剪曲线选择俯视绘图平面 Z=150 处的圆角矩形，曲面选择模型顶
面，裁剪类型为投影线裁剪, 投影放向矢量(0,0,1)；裁剪结果如图 10-3-20 所示；
图 10-3-19 曲线裁剪凹槽曲面后侧面结果 图 10-3-20 曲线裁剪顶部曲面后结果
15) 制作过程完毕，存盘。制作完毕后的曲面模型可参照“上盖曲面.jdp”文件。
2．10．3．4 要点说明
