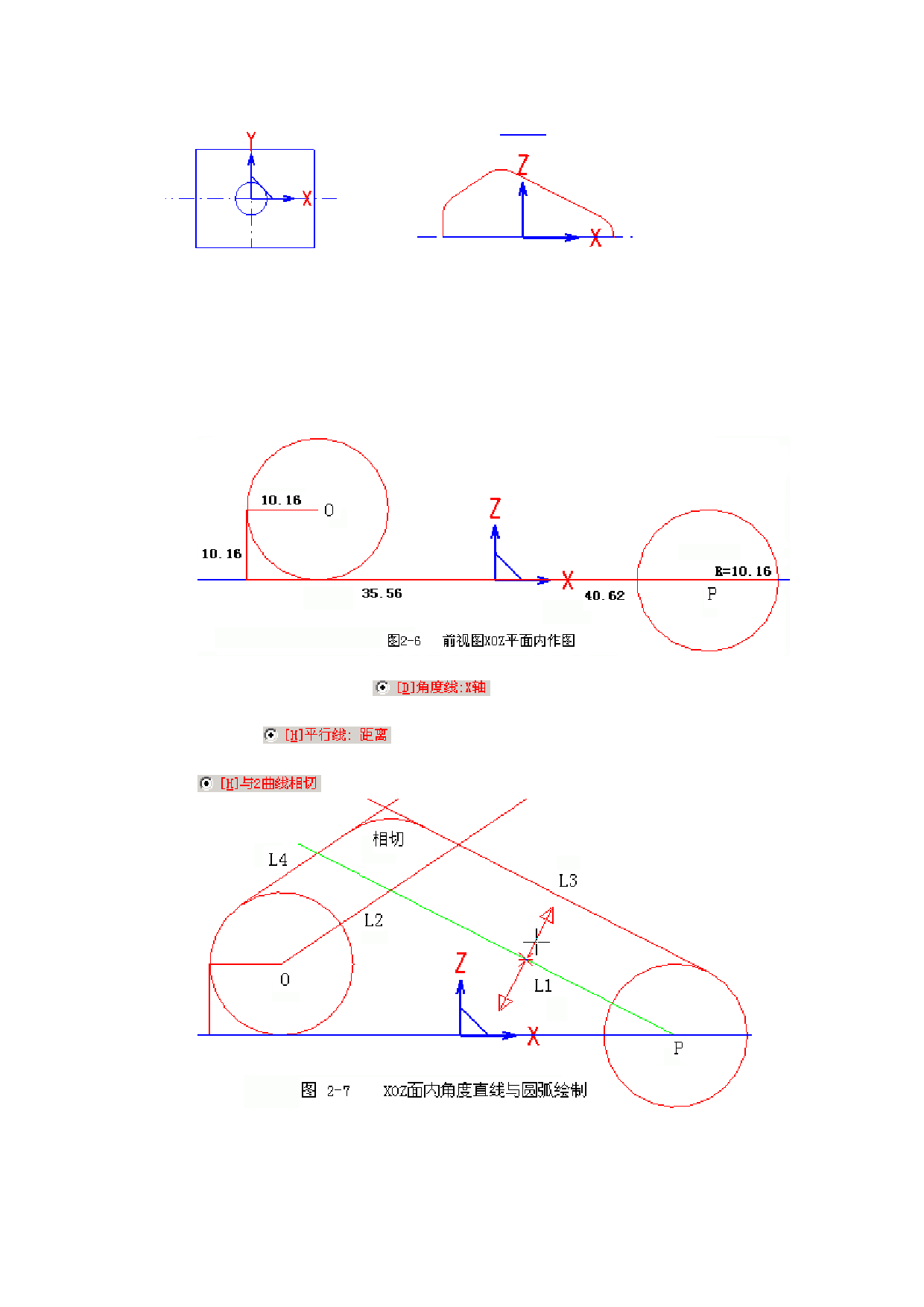

图 2-4 俯视图 XOY 面的圆和矩形 图 2-5 前视图 XOZ 平面内绘制的组合曲线
（1）绘制直线 CTRL+Q，直线起点输入（0，0），直线末点（-35.56,0），依次输入
相对坐标直线末点（@0,0,10.16），末点（@10.16,0）；得到 O 点，以 O 点为圆心绘制圆
CTRL+L，半径 R 为 10.16，如图 2-6 左侧所示；
（2）绘制直线 CTRL+Q，起点（0,0），末点（40.62,0）,再输入相对坐标直线末点
（@-10.16,0）,以 P 为圆心绘制半径为 10.16 的圆，如图 2-6 右侧所示；
（3）绘制直线，选择
，以 P 为起点，输入角度-27 度，直线长度-
60，绘制一条角度线 L1；然后以 O 为起点，输入角度 34 度，长度 60，绘制另一条 L2；
然后选择
，拾取直线 L1，方向向上，输入距离为 10.16，得到直线
L3 ； 再 拾 取 L2 向 上 等 距 10.16 得 到 直 线 L4 ； 最 后 绘 制 圆 弧 CTRL+A→
，分别选择 L3 和 L4 得到圆弧，如图 2-7 所示；
（4）使用编辑→修剪命令→ALT+8，裁减掉不要的部分，然后将它们编辑→曲线组合
→ALT+E→A 为一条组合曲线，如图 2-5 所示；
7
    "
