图 6-11 U,V 两方向截面线
2．6．2．1 新建图层
在图层管理器中新建三个图层，名称分别为 Section_U，Section_V 和 Surface；如图 6-
12；其中 Section_U 层将放置第一方向截面线，Section_V 层将放置第二方向截面线 ，
Surface 层放置曲面；

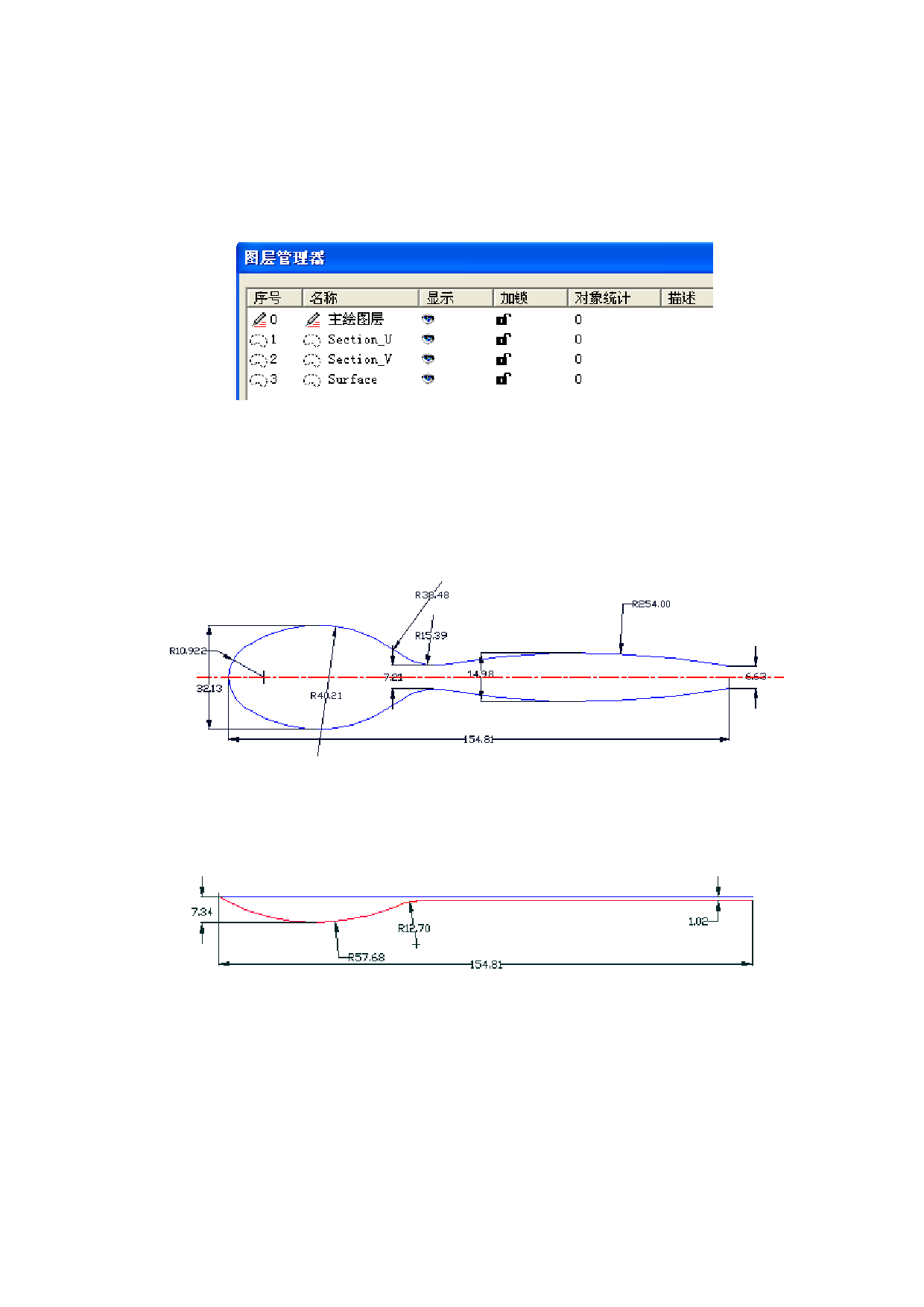

图 6-12 在图层管理器中新建图层
2．6．2．2 绘制曲线
1）绘制第一方向截面线，设定 Section_U 为当前绘图图层；
2）在世界坐标系的 XOY 平面内绘制勺子的外轮廓曲线，尺寸如图 6-13 所示，并分别将中
心线两侧的曲线分别组合为两条组合曲线；（可以先绘制中心线一侧的曲线，然后进行镜
像得另一侧曲线）
图 6-13 XOY 平面内勺子的外轮廓曲线尺寸图
3）使用 F9 键或者通过设定当前视图为前视图来切换当前绘图面为 XOZ 平面，在其中绘制
绘制勺子的内部横向控制曲线，尺寸如图 6-14 所示；将它们组合为一条组合曲线；
图 6-14 XOZ 平面内勺子的内部横向控制曲线尺寸图
4）隐藏中心线后，在三维视图下观察绘制好的第一方向的三条截面线如图 6-15 所示；
42
    "
