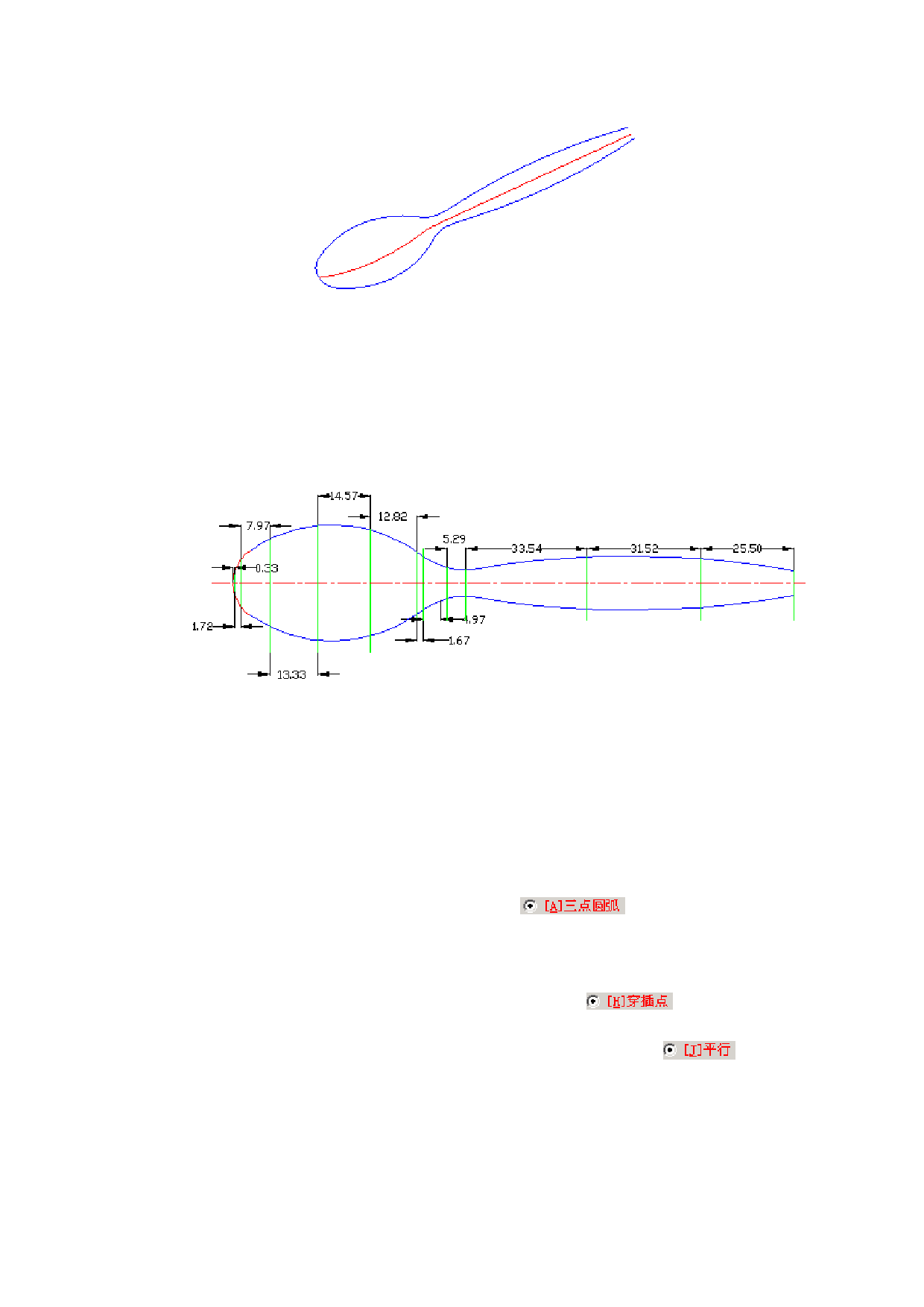

图 6-15 轴侧视图下的三条第一方向截面曲线
5）绘制第二方向截面线，设定 Section_V 为当前绘图图层；
6）在世界坐标系的 XOY 平面内绘制各截面曲线的位置直线，根据图 6-16 中尺寸绘制各截
面的位置直线（采用“直线：距离平行线”或“曲线编辑：等距”的方法）；为了方便期间，
调整这些截面位置直线的长度，使它们能同勺子的两条外轮廓曲线边界均相交；
图 6-16 第二方向上截面曲线的位置直线
7）在不同的截面位置处绘制各截面线，各截面曲线均为圆弧段，此处采用三点圆弧法来
绘制截面线；其中圆弧的两个端点分别为截面位置直线与 XOY 面内的两条勺子外形轮廓
曲线的交点，圆弧中间点此处采用“穿插点”的方式来得到（穿插点为一曲线穿过一平
面得到的交点，如图 6-17 所示）；具体绘制步骤如下：
将视图调整到轴侧视图下，通过 F9 键将当前绘图面切换至 YOZ 平面，
如图 6-18 所示；
启动“圆弧”绘制命令，选择“
”绘制方法，通过鼠标
捕捉图 6-18 中的交点 P1 点，定义圆弧起点,状态栏提示输入圆弧中间
点；
敲击键盘上的空格键，进入“点坐标发生器”界面，通过点坐标发生
器来确定圆弧中间点；在发生器中选择“
”选项，根据提
示首先拾取穿插曲线：用鼠标拾取 ZOX 平面内勺子的内部横向控制曲
线；接着系统将进入“定义平面”界面，此处选择“
”选项
（用来定义与当前绘图面平行的平面），然后根据状态栏提示输入平行
平面所通过点，此处通过鼠标捕捉到 P1 点，这样便定义了一个过 P1 点
并与当前绘图面平行的一个平面，然后点击“点坐标发生器”中的
“确定”按钮，系统将得到的曲线与平面的穿插点 P2 作为圆弧中间点；
此时状态栏提示输入圆弧末点；
43
    "
